2.6. Программирование RGB ленты

2.6.1. Общие сведения

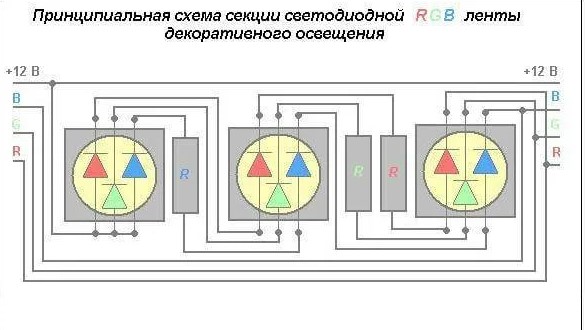

RGB светодиодные ленты устроены аналогично одноцветным лентам и RGB светодиодам: в 12 Вольтовой ленте светодиоды каждого цвета соединяются по три штуки с токоограничивающим резистором и образуют сегмент ленты, далее эти сегменты подключаются параллельно.

Также лента имеет общий вывод со всех цветов, в большинстве случаев это общий анод.

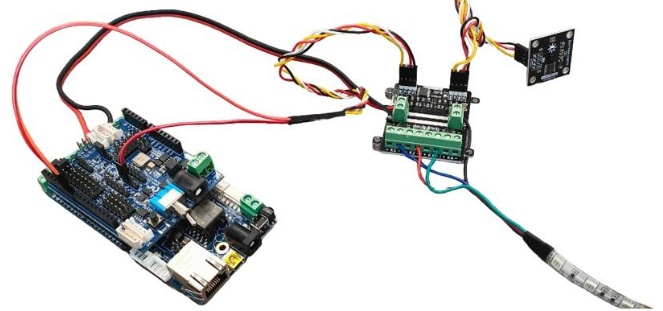

2.6.2. Подключение

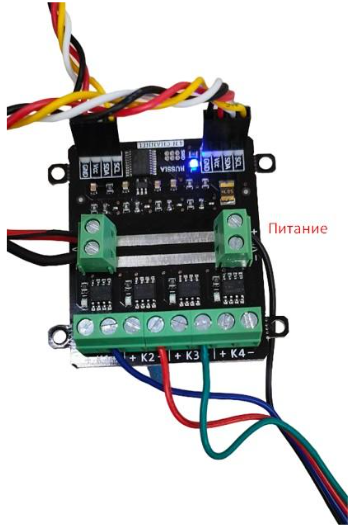

Подключение RGB-ленты к модулю силовых ключей происходит не так как обычная светодиодная лента. У RGB-ленты три цветовых канала “Красный”, “Зеленый”, “Синий”, следовательно подключение должно быть по трем разным каналам.

2.6.3. Программирование

#include <JsAr.h>     // Подключение библиотеки для работы с платой ESP.
#include <iarduino_I2C_Relay.h>       // Подключение библиотеки для работы с I2C силовым ключом.

iarduino_I2C_Relay fets1(0x09);       // Создаем объект для работы с силовым ключом.
void setup() {
  JsAr.begin();       // Начинаем работу с платой ESP.
  fets1.begin();      // Инициализируем силовой ключ.
  Serial.begin(115200);
}

void loop() {
  if (Serial.available()) {   // В случае, если в буфере что-то есть, то заходим в условие.
    char a = Serial.read();   // Считываем один символ из буфера.
    switch(a) { // Здесь массив вариантов включения и выключения необходимых цветов в зависимости от символа.
      case '1': fets1.digitalWrite(1, HIGH);
        break;
      case 'q': fets1.digitalWrite(1, LOW);
        break;
      case '2': fets1.digitalWrite(2, HIGH);
        break;
      case 'w': fets1.digitalWrite(2, LOW);
        break;
      case '3': fets1.digitalWrite(3, HIGH);
        break;
      case 'e': fets1.digitalWrite(3, LOW);
        break;
      default:
        fets1.digitalWrite(1, LOW); // Если пришел символ, который мы не ожидаем, выключаем все.
        fets1.digitalWrite(2, LOW);
        fets1.digitalWrite(3, LOW);
        break;
    }
  }
}
