2.4. Программирование датчика уровня воды

2.4.1. Характеристики

  • Максимальная нагрузка: 10 Вт

  • Максимальное напряжение переключения: DC 100 В

  • Максимальный ток переключения: 0.5 А

  • Подключение: двухпроводное, длина кабеля - 40 см

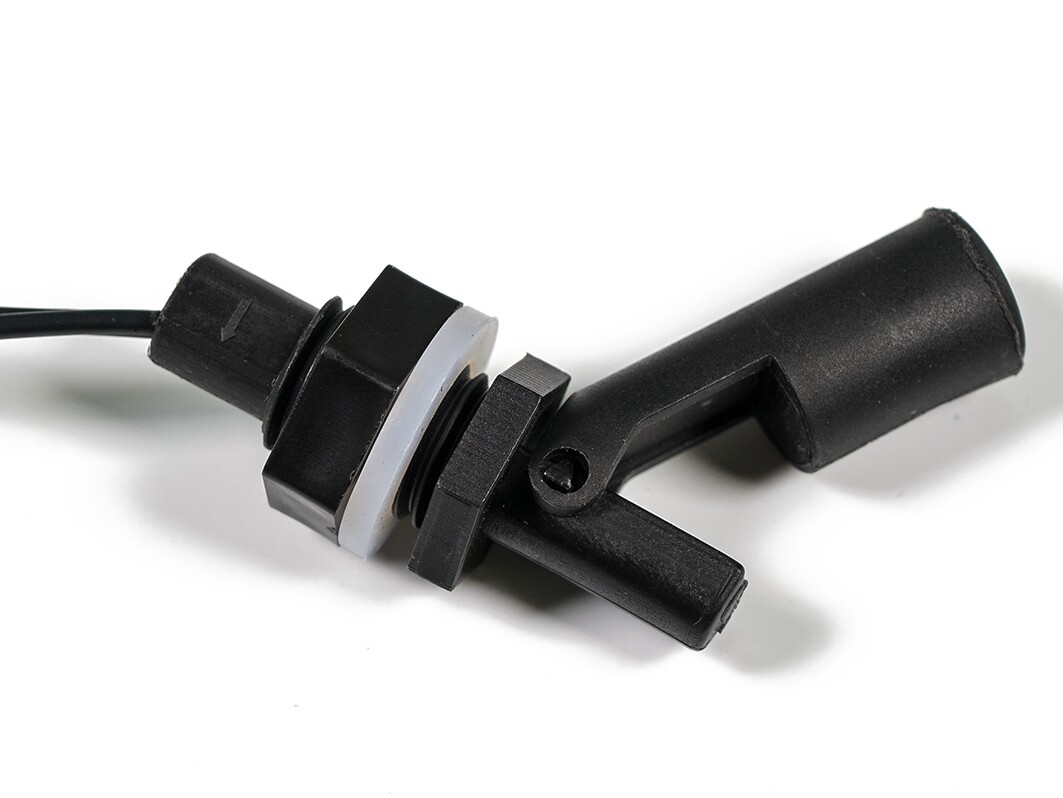

Поплавок

2.4.2. Принцип работы поплавка

Поплавковый датчик уровня воды с магнитом и герконом основан на изменении магнитного поля, вызванного перемещением поплавка по мере изменения уровня жидкости.

Магнит прикрепляется к поплавку, а геркон (герметичный контакт, чувствительный к магнитному полю) устанавливается в фиксированной точке внутри датчика. Когда уровень воды поднимается, поплавок поднимается вместе с ним, приближая магнит к геркону. Магнитное поле от магнита активирует геркон, вызывая замыкание контактов.

Когда уровень воды снижается, поплавок опускается, удаляя магнит от геркона. Это приводит к размыканию контактов геркона. Таким образом, изменение состояния контактов геркона можно использовать для определения уровня воды.

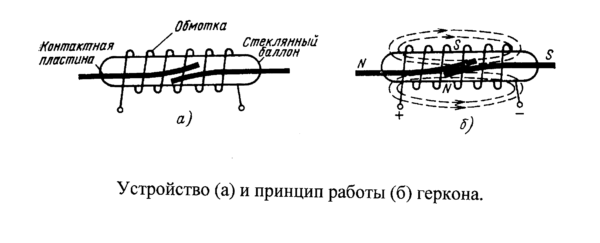

Поплавок

2.4.3. Подключение

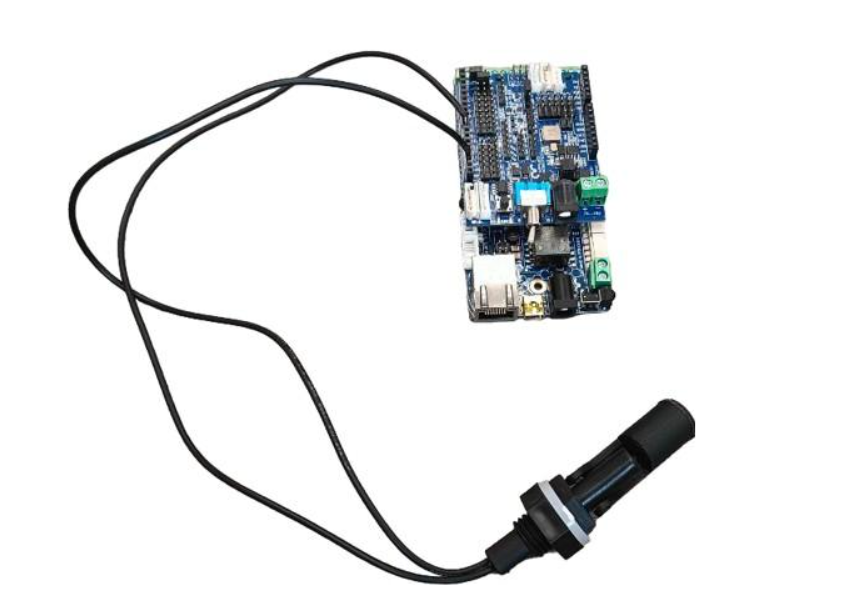

Схема подключения поплавка изображена на фото.

Поплавок

2.4.4. Программирование

#include <JsAr.h>     // Подключение библиотеки для работы с платой ESP.
#define floatSensor 4 // Объявление пина, к которому подключен поплавок.

void setup() {
  JsAr.begin();       // Начало работы с платой ESP.
  pinMode(floatSensor, INPUT_PULLUP); // Настраиваем пин поплавка как вход.
  Serial.begin(115200);       // Начало общения по сериал порту.
}

void loop() {
  if (!digitalRead(floatSensor)) {    // Считываем данные с пина. Если на пине логический 0, то цепь разомкнута,
    Serial.println("CEHCOP TOHET");   // а значит, сенсор тонет.
  }
}
