6. Настройка Node-red

6.1. Установка

  1. Для установки Node-RED перейдём на официальный сайт продукта: https://nodered.org/

  2. На открывшейся странице нажмём на кнопку “Get Started”

  3. Выберем вариант “Run locally” , “Getting started”

  4. В открывшейся странице выберем вариант “Running locally” чтобы установить Node-RED на свой ПК

  5. Выберем вариант установки для Windows или для любой другой операционной системы

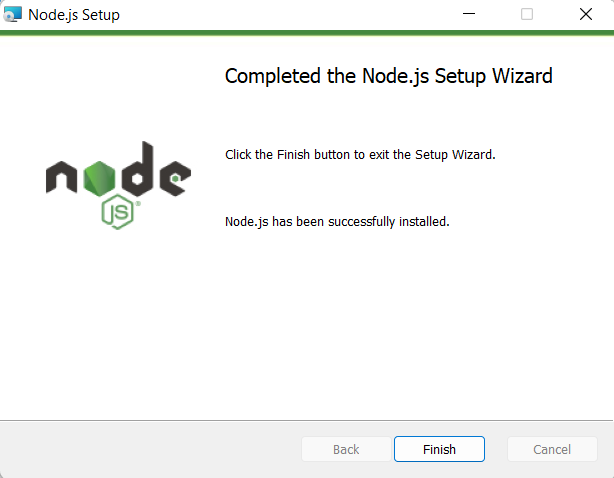

Далее, следуя указаниям в инструкции по установке перейдите на страницу https://nodejs.org/en и скачайте .msi файл. После успешной установки вы увидите следующее сообщение. Кроме того, откроется консоль установки дополнительных инструментов Node.js

установка

Откройте cmd, перейдите в каталог nodejs. Запустите процесс установки Node-RED. Для этого введите следующий запрос:

npm install -g --unsafe-perm node-red
установка

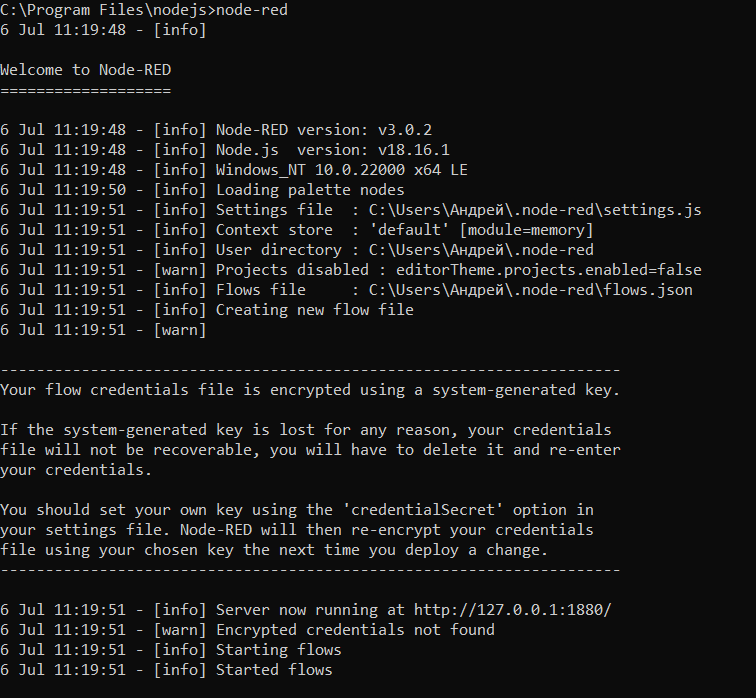

Для запуска Node-RED введите команду:

node-red
установка

По умолчанию Node-RED запускается на адресе http://localhost:1880. Откройте свой веббраузер и перейдите по этому адресу. Вы можете создавать свои потоки (flows) в Node-RED, используя визуальный интерфейс. Для этого нажмите на кнопку «Create a New Flow» на главной странице Node-RED. Для дополнительной настройки вы можете установить узлы (nodes) и плагины (plugins) Node-RED, используя менеджер пакетов npm. Например, чтобы установить узел для работы с базой данных MongoDB, выполните команду:

npm install node-red-contrib-mongodb

6.2. Изучение интерфейса Node-RED

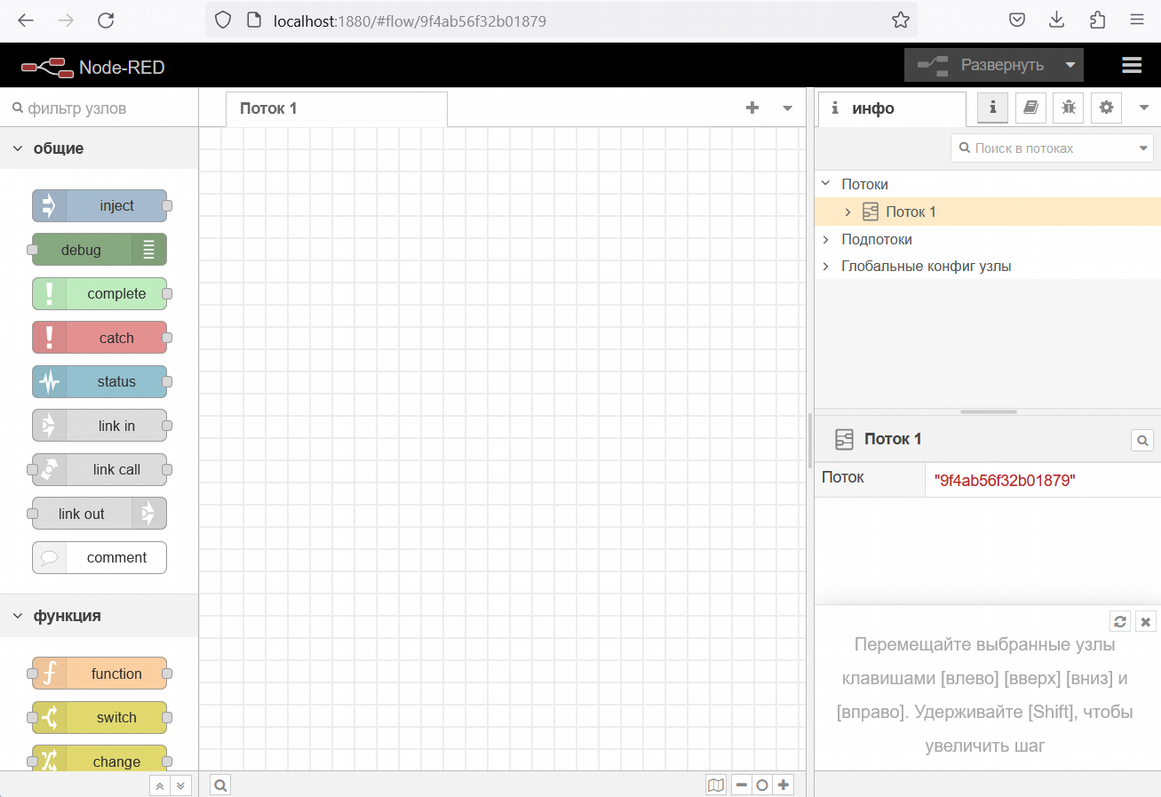

Интерфейс Node-RED представляет собой веб-приложение, которое можно открыть в любом браузере.

Главная страница интерфейса содержит панель инструментов слева и рабочее пространство, где вы можете создавать и редактировать потоки данных (flows). В панели инструментов находятся узлы (nodes), которые могут быть перетаскиваны в рабочее пространство и связаны проводами (wires) для передачи данных между ними. Узлы могут выполнять различные функции, например, считывать данные из базы данных, обрабатывать данные, отправлять данные на другие устройства и т.д.

В меню также есть вкладка «Debug», где можно просмотреть данные, передаваемые между узлами в реальном времени.

Node-RED

6.3. Подключение к Agrolab GH

6.3.1. Установка узлов Modbus в Node-RED

В Node-RED можно установить несколько узлов Modbus, которые позволяют связываться с устройствами, использующими протокол Modbus. Вот пошаговая инструкция по установке узлов Modbus в Node-RED:

  1. Откройте Node-RED, если он еще не запущен.

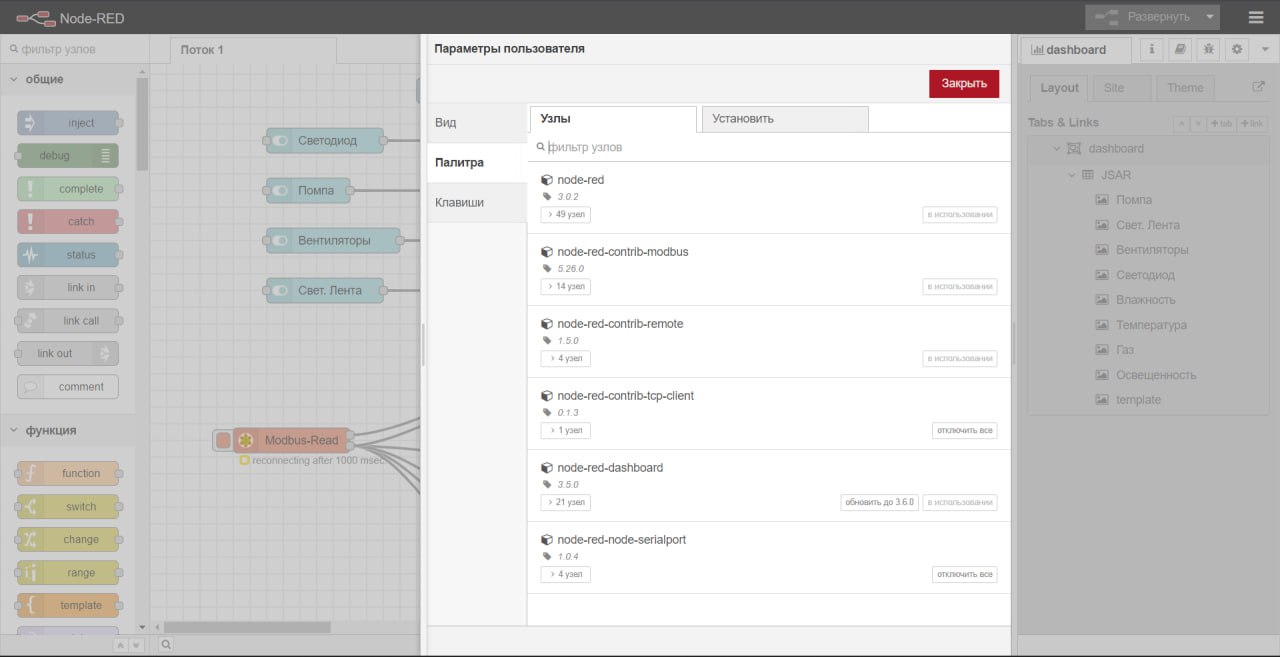

  2. Нажмите на иконку «Меню» (три горизонтальные линии) в правом верхнем углу экрана и выберите Manage palette.

  3. В меню «Manage palette» выберите вкладку «Install».

Node-RED

4. В поле поиска введите следующие пакетов узлов Modbus и нажмите кнопку «Install» рядом с ним:

node-red-contrib-modbus
node-red-contrib-modbustcp
node-red-contrib-modbus-flex-getters

  1. Дождитесь завершения установки.

  2. После установки узлов Modbus перезапустите Node-RED, чтобы изменения вступили в силу.

6.3.2. Настройка параметров подключения узла

Настройка параметров подключения для узла Modbus в Node-RED может немного отличаться в зависимости от узла, который вы используете. Однако, общие шаги по настройке параметров подключения для узла Modbus включают следующее:

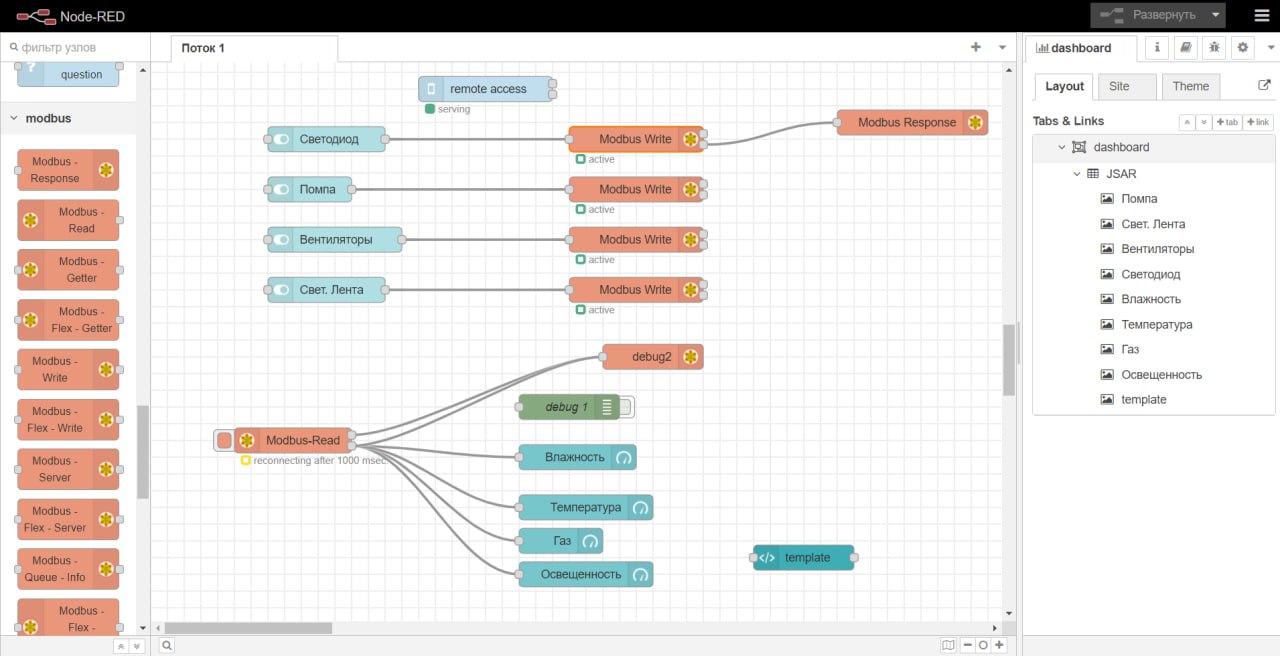

  1. Откройте Node-RED и перетащите узел Modbus на рабочее пространство.

Node-RED

  1. Настройте имя узла на ваше усмотрение, чтобы легко идентифицировать узел Modbus в вашем потоке.

Node-RED

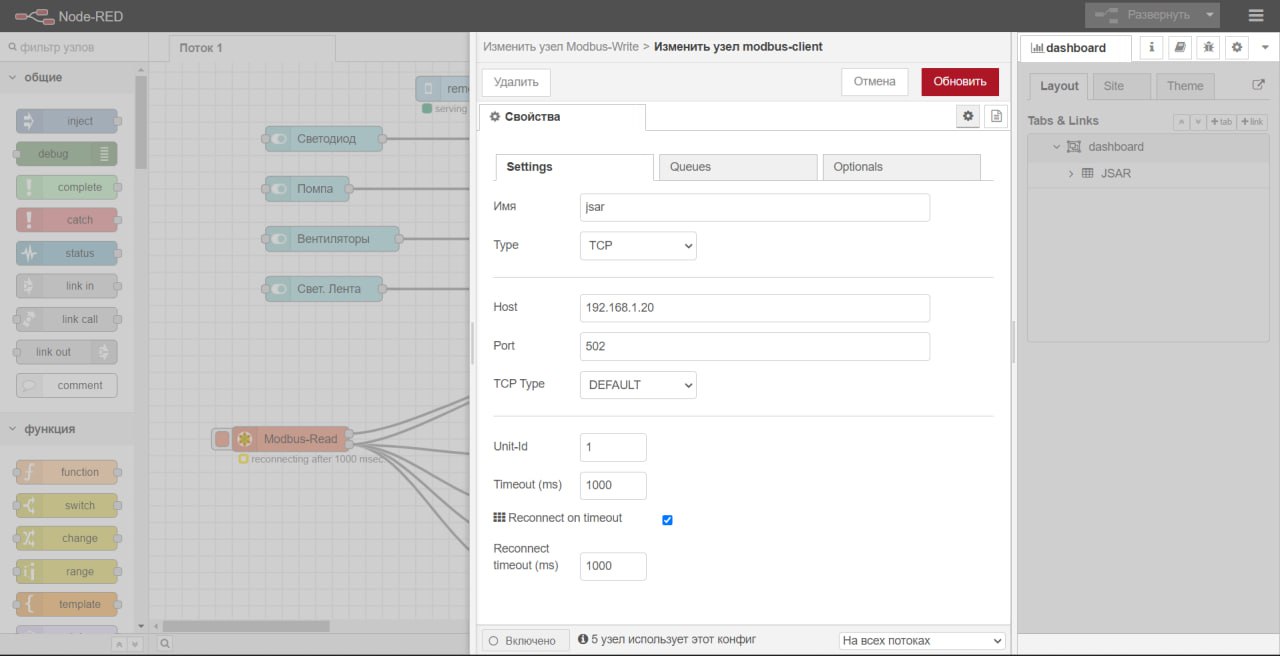

  1. Введите IP-адрес сервера, с которым вы хотите связаться, в поле IP Address.

  2. Введите номер порта, используемого для связи с сервером, в поле Port.

  3. Выберите тип устройства, с которым вы хотите связаться, в поле Unit ID. Это может быть, например, контроллер, датчик, привод или другое устройство.

Node-RED

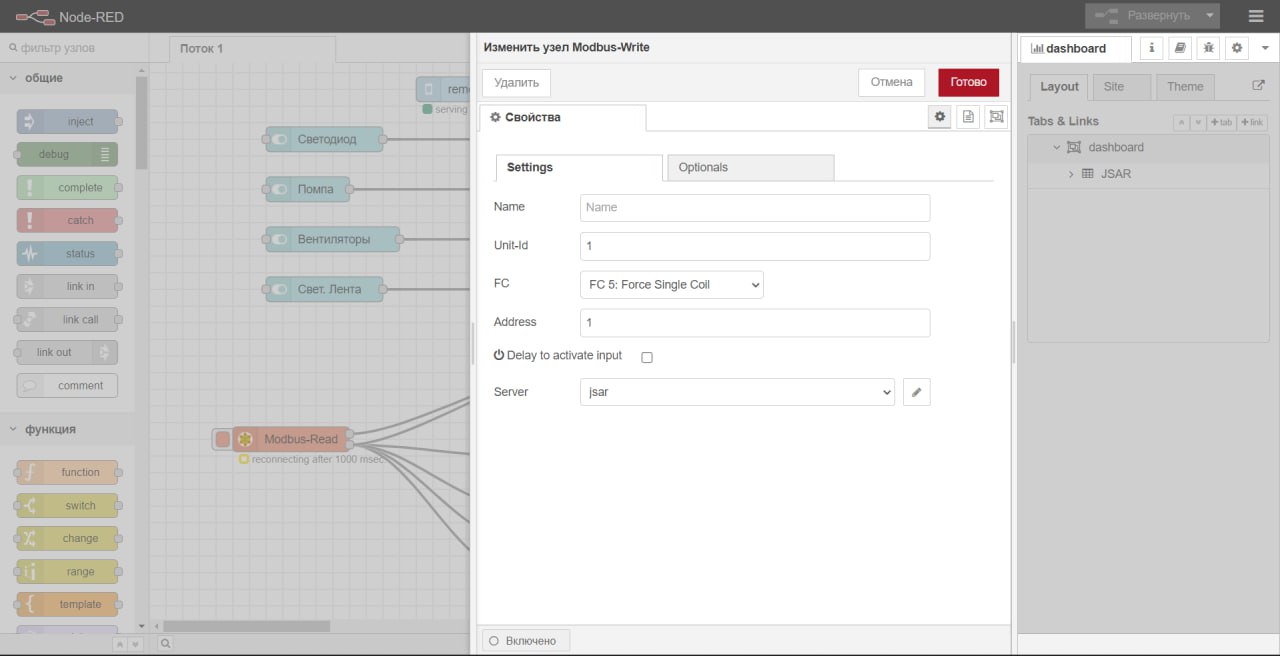

  1. Выберите функцию Modbus, необходимую для вашей конкретной задачи, в поле Function Code. Например, это может быть функция чтения регистра (Read Holding Register), записи в регистр (Write Holding Register) или другая функция.

  2. Если требуется, введите адрес регистра или другие параметры, связанные с выбранной функцией, в соответствующие поля.

  3. Сохраните настройки узла Modbus и подключите его проводами (wires) к другим узлам, чтобы передавать сообщения и данные между ними. Обратите внимание, что параметры подключения для узла Modbus в Node-RED могут различаться в зависимости от узла, который вы используете, и от типа устройства, с которым вы хотите связаться.

Node-RED

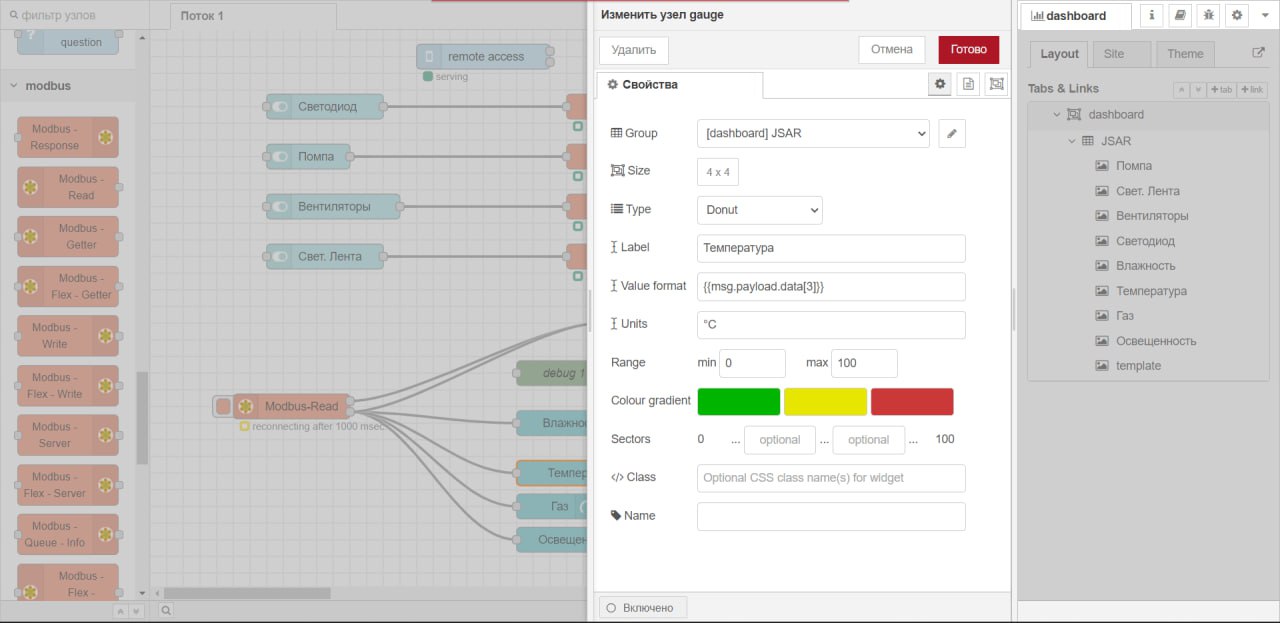

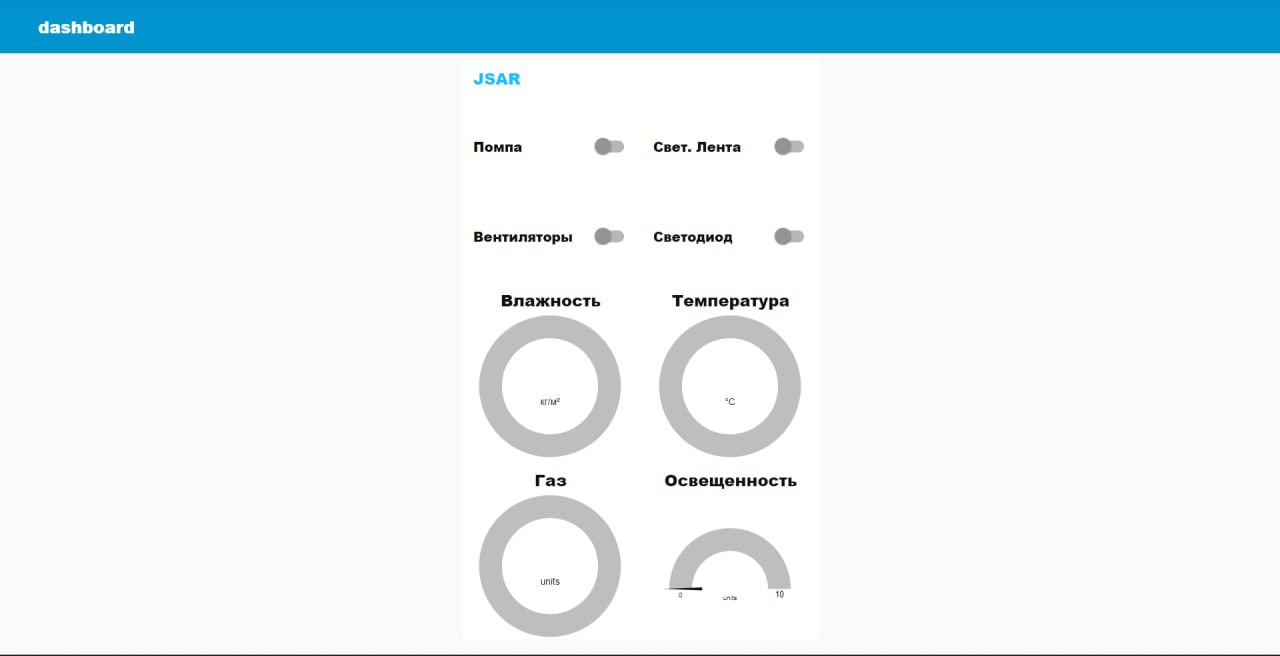

  1. Результат работы можно увидеть перейдя во вкладку Dashboard, или по ссылке http://localhost:1880/ui

Node-RED
