2. Подробный обзор конструкции блока

На данный момент мы переходим к тематике подробного описания блока. Блок – отдельная часть конструкции умной Agrolab GH, содержащая управляющие элементы, информационную панель и датчик температуры.

2.1. Геометрические характеристики

Блок размещается над корпусом Agrolab GH, между дверцами.

Ширина: 180 мм
Длина: 340 мм
Высота: 155 мм

Блок выполнен из панелей матового оргстекла толщиной 5 мм с технологическими отверстиями, соединённых металлическими уголками.

2.2. Микроконтроллер

На проекте «Agrolab_GH» используется плата ESP-JS-AR.

Помимо возможности подключения различных периферийных модулей контроллер ESP-JS-AR обладает возможностью подключения и управления исполнительными механизмами – двигателями постоянного тока и сервоприводами. Для этого на его борту располагается 2 блока клемников для подключения классических двигателей постоянного тока.

Так же предусмотрена возможность подключения как квадратурных (до 2х штук), так и инкрементных (до 4х штук) энкодеров. Кроме обычных двигателей постоянного тока контроллер может управлять двигателями по интерфейсу CAN. Из специфических интерфейсов контроллер обладает интерфейсами RS485 и 3х пиновым полудуплексным UART, что позволяет подключать к контроллеру Dynamixel-совместимые модули – как сенсорные, так и сервоприводы. В зависимости от модификации используется либо 3х, либо 4х пиновые разъемы MOLEX или JST.

Для беспроводного обмена данными на контроллере имеются как классические интерфейсы – WiFi и Bluetooth, реализованные в центральном модуле контроллера – ESP32 WROVER’е, так и модули для приема и передачи данных в ИК-диапазоне на частоте в 38 Кгц Питание контроллера может быть осуществлено следующими способами: от 5В через miniUSB разъем. Однако в данном случае часть функционала контроллера будет недоступна (из за ограниченности отдачи тока по шине USB). Более того, в ряде случае контроллер от питания через USB вообще не будет функционировать.

Поэтому совместно с подключением по USB рекомендуется использовать дополнительное внешнее питание - От Ethernet разъема, используя технологию POE.

jsar

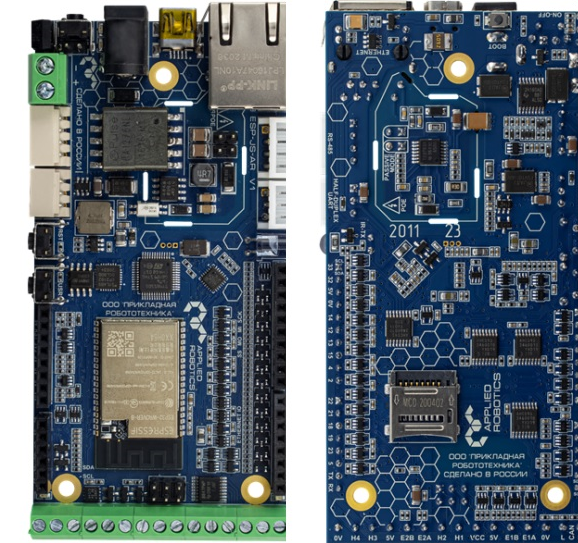

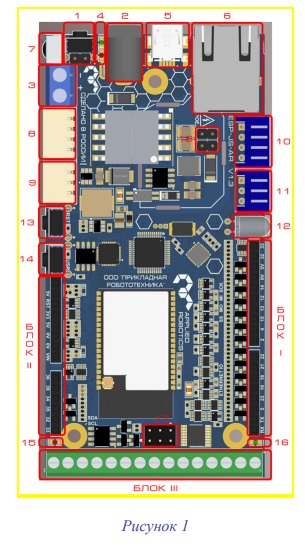

Расположение значимых элементов изображено на схеме

jsar

Здесь:

  1. ON-OFF_BUT - Кнопка включениявыключения контроллера

  2. PWR_IN – Разъем для подключения внешнего силового питания

  3. BAT – Клеменик для подключения внешнего силового питания. По своей сути аналогичен с разъемом PWR_IN. Внимание! При подключении питания соблюдайте полярность!

  4. Индикаторы питания. Красный – 5В, зеленый – 12В

  5. USB – Порт типа miniUSB для программирования контроллера

  6. ETHERNET – Разъем для подключения к проводной сети Ethernet. Поддерживает POE

  7. IR_RX – Приемник сигнала в ИК диапазоне на частоте 38кГц

  8. RS485 – 4х пиновый разъем типа Molex для подключения совместимых периферийных устройств

  9. HALH-DUPLEX UART – 3х пиновый разъем типа Molex для подключения совместимых периферийных устройств

  10. RS485 – 4х пиновый разъем типа JST для подключения совместимых периферийных устройств

  11. HALH-DUPLEX UART – 3х пиновый разъем типа JST для подключения совместимых периферийных устройств

  12. IR_TX – Передатчик сигнала в ИК диапазоне

  13. RST_BUT – Кнопка перезагрузки контроллера

  14. USR_BUT – Пользовательская программируемая кнопка

  15. EXPANDER_LED – Программируемый индикационный светодиод расширителя портов ввода-вывода

  16. ESP_LED – Программируемый индикационный светодиод модуля ESP32 WROVER

  17. Аналог ISP интерфейса для совместимости контроллера с подключаемыми Arduino-шилдами. По факту содержит в себе интерфейс SPI, продублированный с боковых гребенок, 5В, GND и RST

  18. PAS_POE – штыри для подключения джамперов в случае использования Passive POE. Джамперы устанавливаются по прямоугольникам, изображенным на плате.

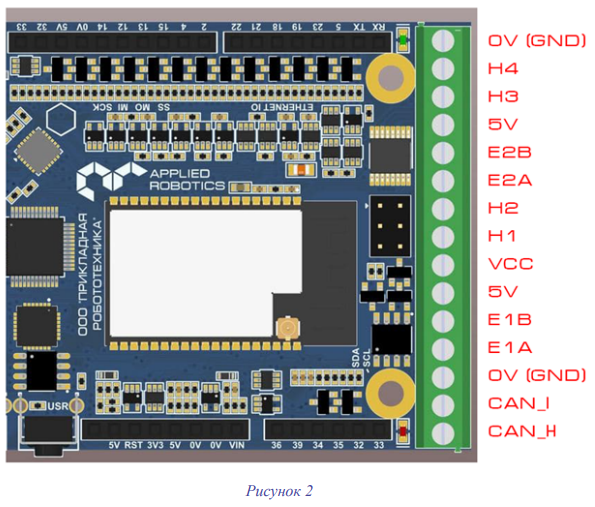

Блок №III содержит в себе клеммные соединители, рассчитанные для подключения и управления внешними исполнительными механизмами – двигателями постоянного тока. Расположение контактов в блоке приведено на Рисунке:

jsar

2.3. Плата расширения

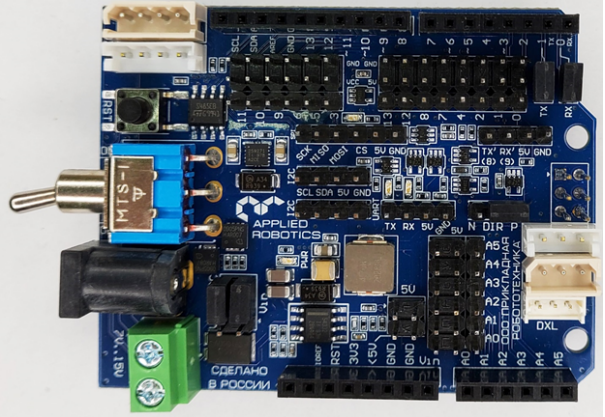

В состав набора помимо основного контроллера ESP-JS-AR входит плата расширения для подключения периферийных модулей. Цель этой платы – упростить процесс подключения различных внешних модулей к основному контроллеру за счет большого количество организованных стандартным образом выводов.

jsar

Помимо классического расширения портов для подключения внешних устройств плата так же обладает реализацией Dynamixel-интерфейса как в 1-wire TTL исполнении, так и в RS485.

Интерфейсы

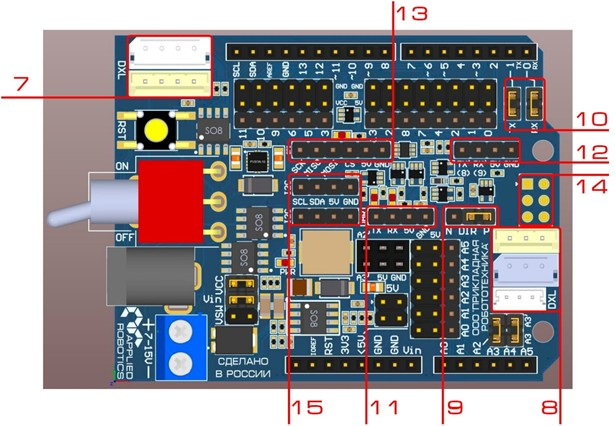

Для обеспечения удобства подключения на плате продублированы все популярные интерфейсы, а так же снабжены дополнительными линиями питания. Таким образом для подключения к интерфейсам I2C, SPI и UART больше не требуется разделенными проводами подключаться к разным местам платы. Так же на плату выведен интерфейс для подключения Dynamixel-совместимых устройств и данный интерфейс так же продублирован всеми популярными типами разъемов – Molex 3pin, Molex 4pin, Molex mini, JST 3pin, JST 4pin.

jsar

Здесь:

  1. Блок 4х проводных разъемов интерфейса RS484, используемого для подключения Dynamixel-совместимых устройств, использующих 4х пиновую схему подключения.

  2. Блок 3х проводных разъемов интерфейса 1-wire TTL, используемого для подключения Dynamixel-совместимых устройств, использующих 3х пиновую схему подключения.

  3. Джампер DIR служит для выбора полярности пина, управляющего Dynamixel-линией.

  4. Джамперы, замыкающие линии UART. При установленных джамперах линии UART расходятся по плате и реализуют Dynamixel-интерфейс.

  5. 4х пиновый блок подключения к интерфейсу UART. Данный UART является замультиплексированным к основному UART платы, таким образом его можно использовать параллельно с Dynamixel-интерфейсом.

  6. Колодка для вывода программного UART. TX – 8 цифровая линия, RX – 9 цифровая линия.

  7. Колодка для подключения к SPI интерфейсу

  8. Проходной ISP интерфейс. Содержит в себе SPI. Не является аналогом колодки в зависимости от типа основной платы SPI от основной платы будет выводиться либо на колодку 13, либо на колодку 14.

Прочий функционал

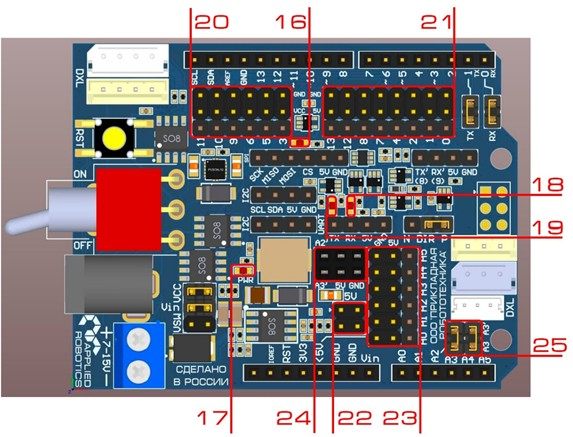

Помимо системы питания и наличия различных интерфейсов на плате расширения располагается еще ряд функциональных блоков, изображенных на Рисунке:

jsar

Здесь:

  1. Программируемый светодиод, по умолчанию управляется цифровой линией 13.

  2. Индикационный светодиод наличия питания 5В.

  3. Индикационный светодиод линии RX интерфейса UART.

  4. Индикационный светодиод линии TX интерфейса UART.

  5. Блок цифровых линий, совмещенных с питанием VCC. Может быть использован для удобного подключения 3х пиновых периферийных модулей, требующих силовое питания, например, сервоприводов. Не рекомендуется подключать сюда Arduino-совместимые датчики.

  6. Блок цифровых линий, совмещенных с питанием 5В. Может быть использован для подключения цифровых датчиков.

  7. Блок линий 5В. Может быть использован для взятия питания 5В (нижние 2 штыря – с основной платы, верхние 2 штыря – с платы расширения), либо для установки джамперов и передачи питания 5В с платы расширения на основную плату (см. схемы организации питания).

2.4. Электронные функциональные модули

Блок содержит несколько модулей (датчиков, плат, ключей, кнопок, дисплеев, светодиодов) соединённых проводами и закреплённых на корпусе блока.

2.5. Список модулей:

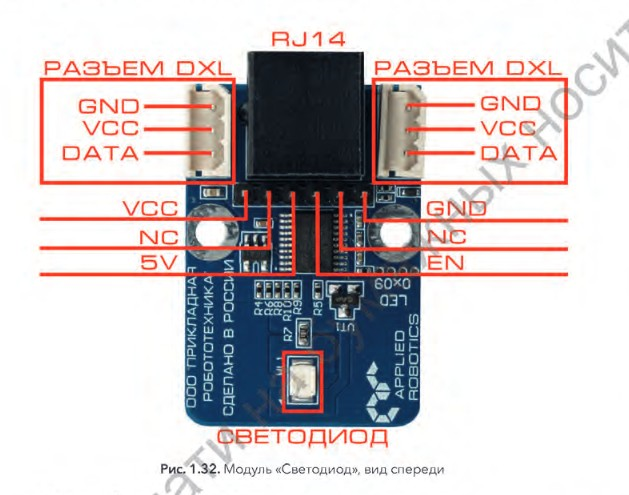

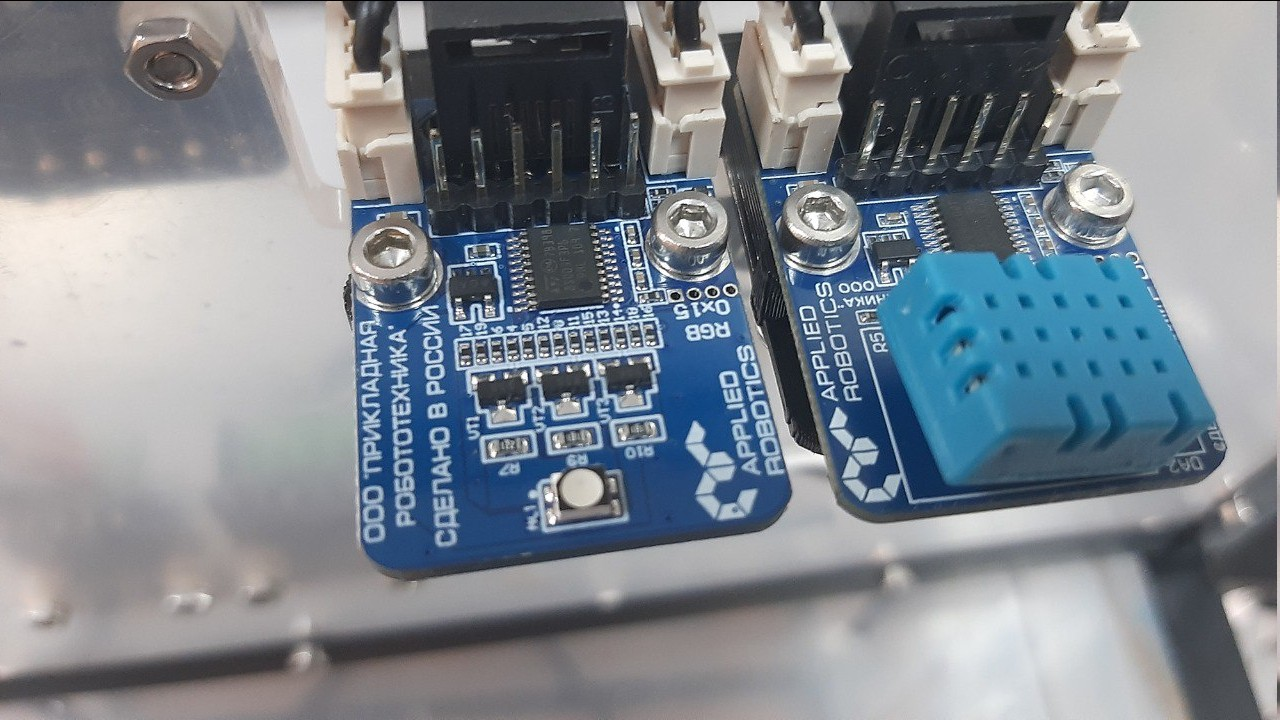

Светодиод

pic7 pic8

Модуль “Светодиод” имеет:

Разъём DXL - два трёхпиновых разъёма типа Molex, содержащих в себе линии GND (земля), VCC (питание), DATA (линия данных). Используются для подключения модуля по интерфейсу Dynamixel, как в одиночном виде, так и в составе цепи устройств.

Разъём типа RJ14 для подключения модуля в фирменную плату расширения для подключения сенсорных модулей.

Шестипиновый разъём, содержащий следующие линии:

VCC- линия питания, на которую можно подать напряжение в диапазоне от 5В до 12В;

NC - неиспользуемая линия;

5V - линия питания, на которую можно подать напряжение 3.3В или 5В. При подаче напряжения питание 3.3В необходимо следить, чтобы на линиях VCC отсутствовало напряжение;

EN - сигнальная линия;

NC - неиспользуемая линия;

GND - линия земли;

Светодиод - одноцветный источник излучения.

Датчик влажности

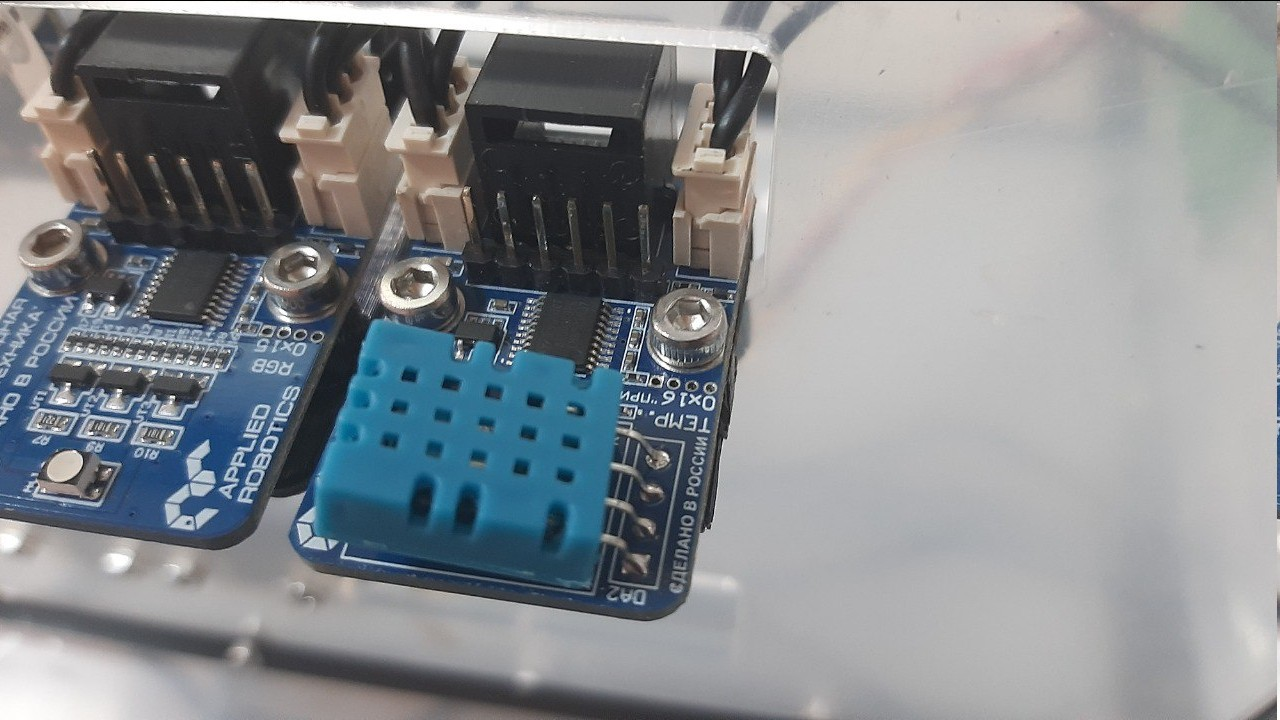

Модуль Датчик влажности воздуха и температуры построен на базе сенсора DHT11, способного определять температуру и влажность окружающей среды в области около нормальных климатических условий (при температуре от 0 до 50 градусов и влажности от 20 до 90%).

Датчик влажности воздуха и температуры

LED-дисплей

LED-дисплей (светодиодный дисплей) представляет собой вид дисплея, который использует светодиоды (Light-Emitting Diodes) в качестве источника света. Он состоит из множества светодиодов, сгруппированных в матрицу или сегменты. В данном блоке используется четырёхсегментный LED-дисплей.

дисплей

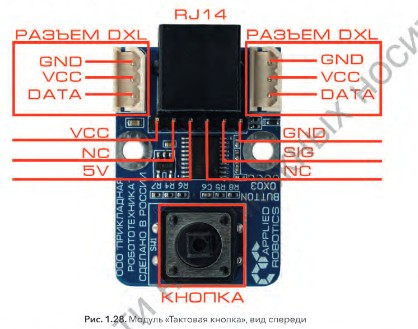

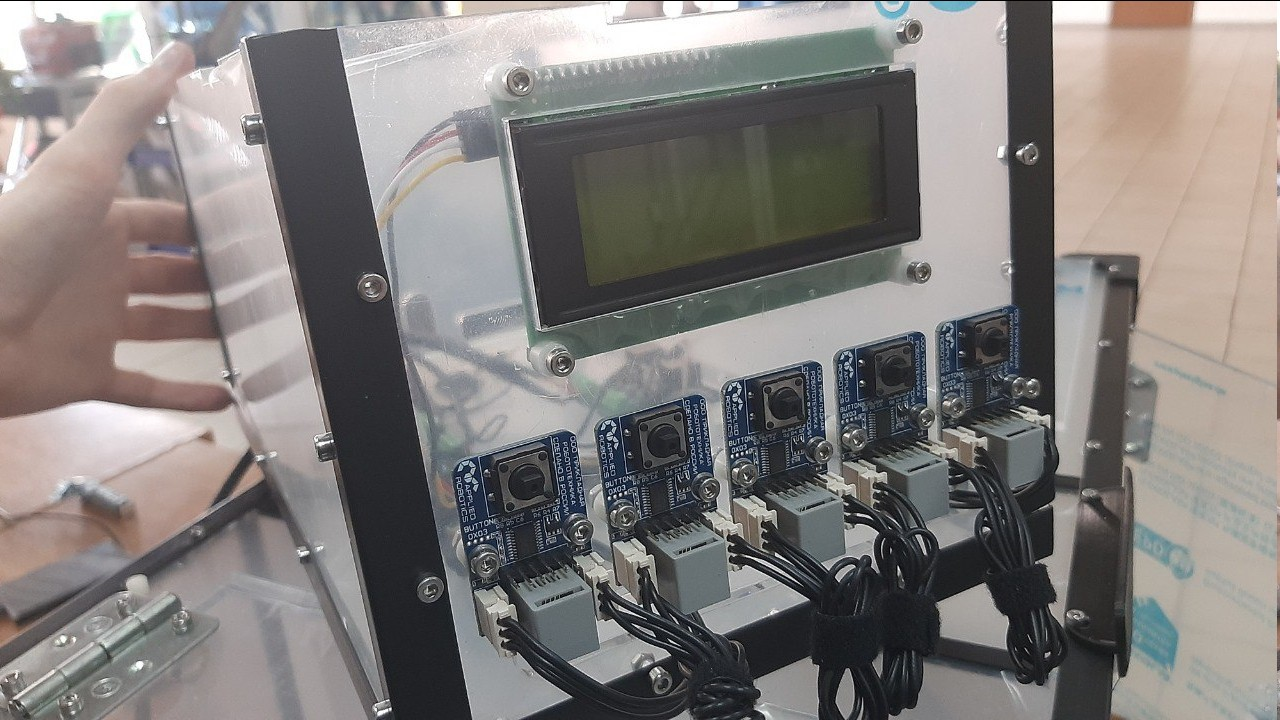

Тактовые кнопки (5 штук)

Модуль Тактовая кнопка, по своей сути, является обычной тактовой кнопкой, размещенной на плате с микроконтроллером, Данный модуль предполагается использовать для более удобного подключения кнопок к популярным микроконтроллерам. Внешний вид представлен на изображении LED-дисплея под дисплеем.

кнопка

Кроме того, в конструкции предусмотрены релейные модули и модули силового ключа (4 штуки) для управления напряжением на управляющей плате.

2.6. Позиционирование блока на Agrolab GH

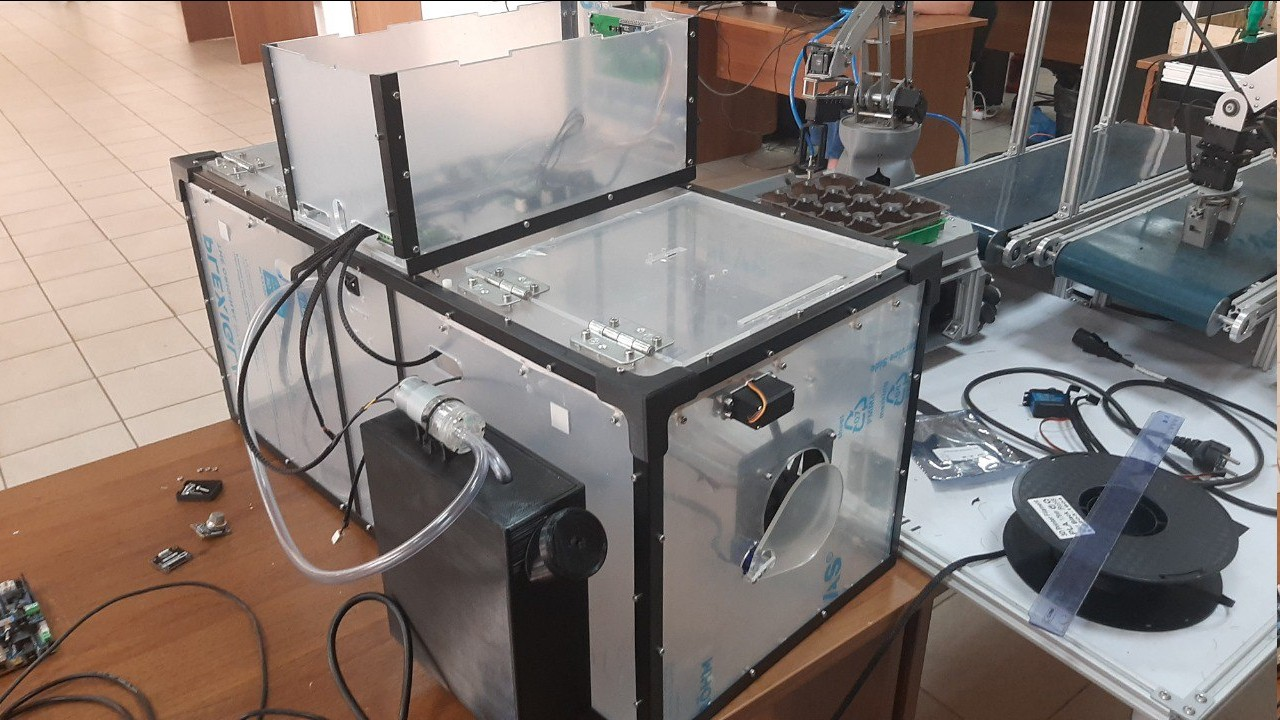

Позиционирование блока на Agrolab GH
