Протокол Modbus — самый распространенный промышленный протокол для M2M-взаимодействия. Является стандартом де-факто и поддерживается почти всеми производителями промышленного оборудования.

Благодаря универсальности и открытости, стандарт позволяет интегрировать оборудование разных производителей. Modbus используется для сбора показания с датчиков, управления реле и контроллерами, мониторинга, и т.д.

4.1. Обзор протокола

4.1.1. История Modbus

Modbus был представлен в 1979 году компанией Modicon (ныне Schneider Electric). Это был открытый стандарт, работающий по интерфейсу RS-232. Позже появилась реализации протокола для интерфейсов RS-485 и Modbus TCP. Протокол быстро набрал популярность, и многие производители стали внедрять его в своих устройствах.

Позже права на протокол были переданы некоммерческой организации Modbus Organization, которая до сегодняшнего дня владеет стандартом.

В описании стандарта Modbus используются терминология, унаследованная от языков релейной логики. Так, например, некоторые регистры называются катушками (англ. coil).

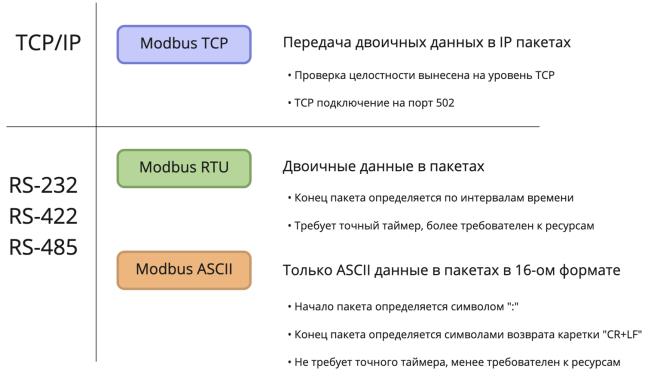

4.1.2. Физический уровень

Протокол MODBUS TCP работает на физическом уровне с использованием стека протоколов TCP/IP. Это означает, что он использует стандартный Ethernet-кабель для подключения к сети и использует протокол TCP/IP для передачи данных.

MODBUS TCP работает по принципу клиент-серверной архитектуры, где клиентское устройство (например, компьютер или контроллер) и серверное устройство (например, датчик или привод) общаются друг с другом посредством определенных сообщений, отправляемых через сеть.

4.1.3. Логический уровень

Протокол MODBUS TCP работает на логическом уровне с использованием клиент-серверной модели передачи данных. Это означает, что клиентское устройство (например, компьютер или контроллер) отправляет запрос на серверное устройство (например, датчик или привод), который затем обрабатывает запрос и отправляет ответ обратно клиенту.

На логическом уровне, протокол MODBUS TCP использует различные функции для чтения и записи данных. Каждая функция имеет свой уникальный код, который определяет тип операции, которую необходимо выполнить. Например, функция чтения регистров имеет код 03, а функция записи регистров имеет код 06.

Логический уровень

4.1.4. Формат пакета

Формат пакета

4.1.5. Недостатки протокола Modbus

Справедливости ради, стоит упомянуть и о недостатках протокола. Так как он разрабатывался более 40 лет назад, когда производительность процессоров была существенно ниже и протоколы разрабатывались без учета защиты данных, он имеет рад минусов:

Протокол не предусматривает аутентификацию и шифрование передаваемых данных. Поэтому, при использовании Modbus TCP необходимо использовать дополнительные VPN-тоннели.

  • Slave-устройство не может инициировать передачу данных, поэтому master должен постоянно опрашивать ведомые устройства

  • Slave-устройство не может обнаружить потерю связи с Master. Эта проблема напрямую следует из предыдущей.

Однако, несмотря на все недостатки, Modbus по-прежнему остается самым распространенным промышленным протоколом, и благодаря открытости, позволяет легко объединять устройства разных производителей. Нетребовательность к ресурсам позволяет интегрировать протокол в самые маломощные устройства.

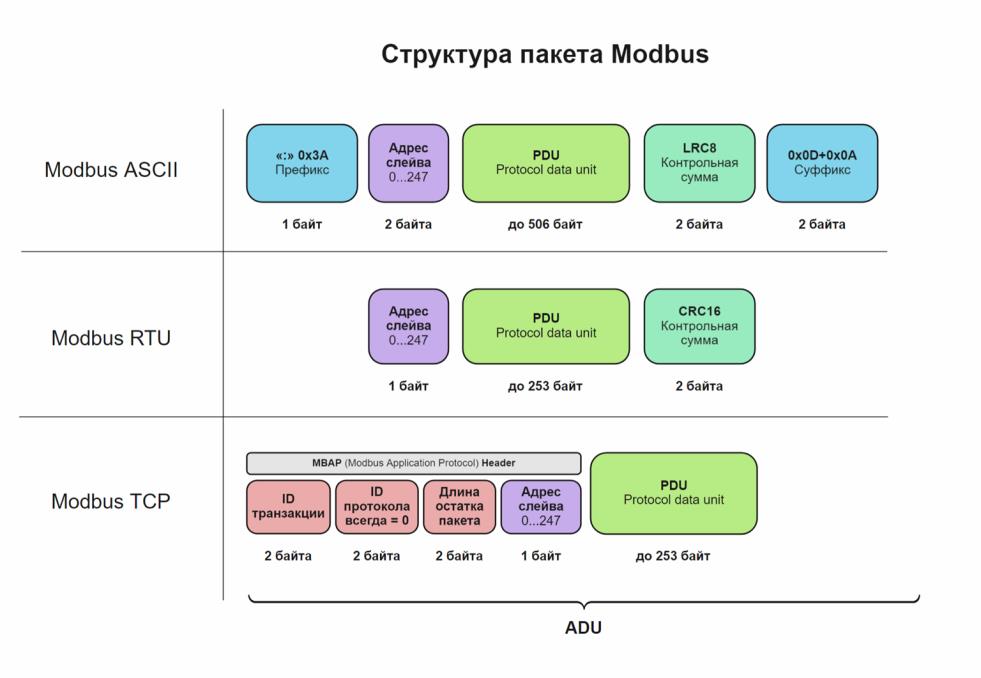

Все устройства Modbus взаимодействуют, следуя модели master-slave. Запросы может инициировать только master-устройство, slave-устройства могут только отвечать на запросы, и не могут самостоятельно начинать передачу данных. В зависимости от реализации протокола, заголовки пакета различаются. Вот основные составляющие пакета, которые важно знать:

  1. ADU (Application Data Unit) — пакет Modbus целиком, со всеми заголовками, PDU, контрольной суммой, адресом и маркерами. Отличается, в зависимости от реализации протокола.

  2. PDU (protocol data unit) — основная часть пакета, одинаковая для всех реализаций протокола. Содержит сам payload.
