6.10. Модуль измерения содержания CO (окиси углерода)

Модуль измерения содержания CO (окиси углерода) является важной компонентой в системах контроля и мониторинга качества воздуха. CO является опасным газом, который может присутствовать в атмосфере в результате сгорания топлива. Его высокая концентрация может быть вредной для здоровья человека и окружающей среды. Модуль измерения CO позволяет точно измерять и контролировать уровень окиси углерода в окружающей среде.

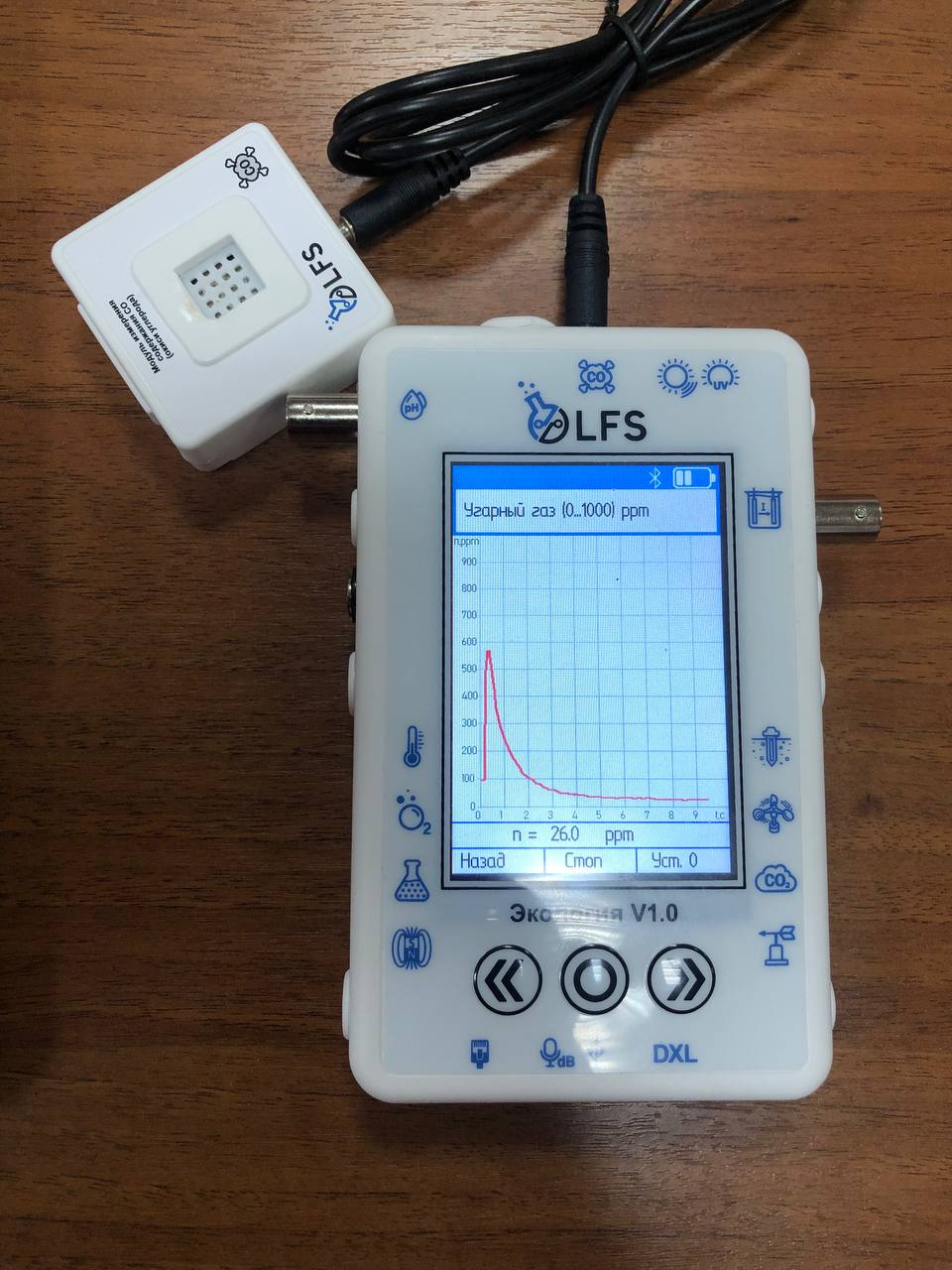

Модуль измерения содержания CO

6.10.1. Принципы работы модуля измерения содержания CO:

Принцип действия основан на окислении одного из контактов электролитической ванны при появлении молекул CO в воздухе.

Молекулы отравляющего вещества способствуют усилению электролитической химической реакции, в результате чего на контактах образуется напряжение. Чем больше концентрация угарного газа, тем выше и напряжение. Если допустимое значение вредных веществ будет превышено, то прибор подаст сигнал тревоги

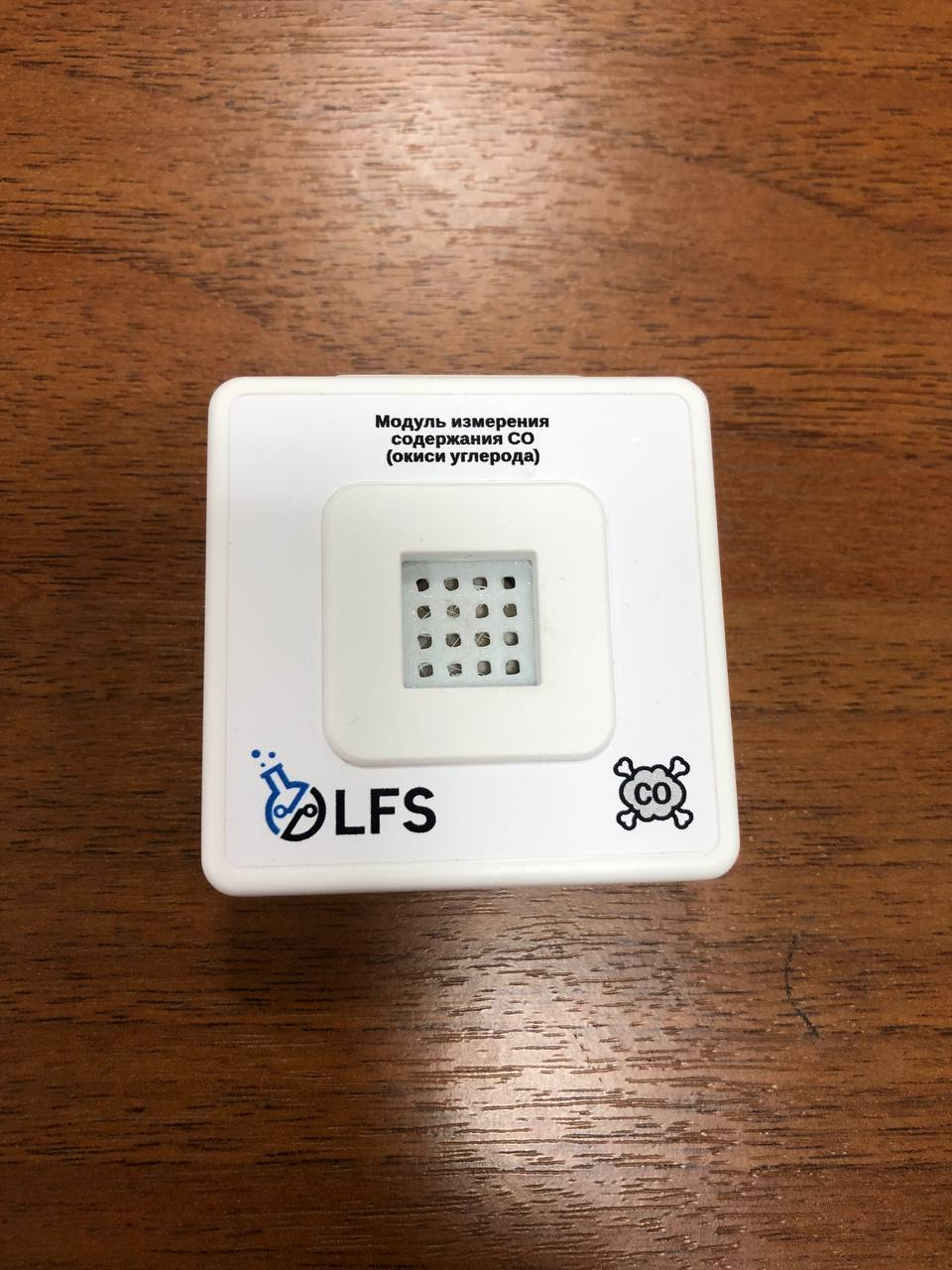

Модуль измерения содержания CO

6.10.2. Виды датчиков угарного газа СО

При классификации датчиков-сигнализаторов угарного газа учитывают принцип и способ обнаружения концентрации опасных паров в воздушной среде.

Выделяют три вида сенсоров:

Полупроводниковые определители угарного газа

Полупроводниковые датчики дыма и угарного газа работают по принципу реагирования на изменение электрической проводимости воздуха в помещении из-за включения в его состав молекул CO. Их устройство очень простое: внутри датчика находятся контакты из диоксида олова или рутения, к которым подведен ТЭН, нагревающий контакты до 250°С. При нагреве контактов молекулы монооксида углерода (СО) влияют на атомы кислорода, в результате чего образуются электроны, которые в последующем вызывают воздушный пробой. Он и приводит к замыканию цепи газоанализатора. Если в воздухе нет молекул СО, датчик не срабатывает.

Инфракрасные

Принцип работы газоанализатора инфракрасного типа – изменение длины волны излучения в инфракрасной части спектра. Действие основано на спектре поглощения газами света. ИК излучение работает как раз на поглощение молекул монооксида углерода.

Каталитические

Принцип работы газоанализатора инфракрасного типа – изменение длины волны излучения в инфракрасной части спектра. Действие основано на спектре поглощения газами света. ИК излучение работает как раз на поглощение молекул монооксида углерода
