5.3. Настройка параметров подключения узла

Настройка параметров подключения для узла Modbus в Node-RED может немного отличаться в зависимости от узла, который вы используете. Однако, общие шаги по настройке параметров подключения для узла Modbus включают следующее:

1. Откройте Node-RED и перетащите узел Modbus на рабочее пространство.

2. Настройте имя узла на ваше усмотрение, чтобы легко идентифицировать узел Modbus в вашем потоке.

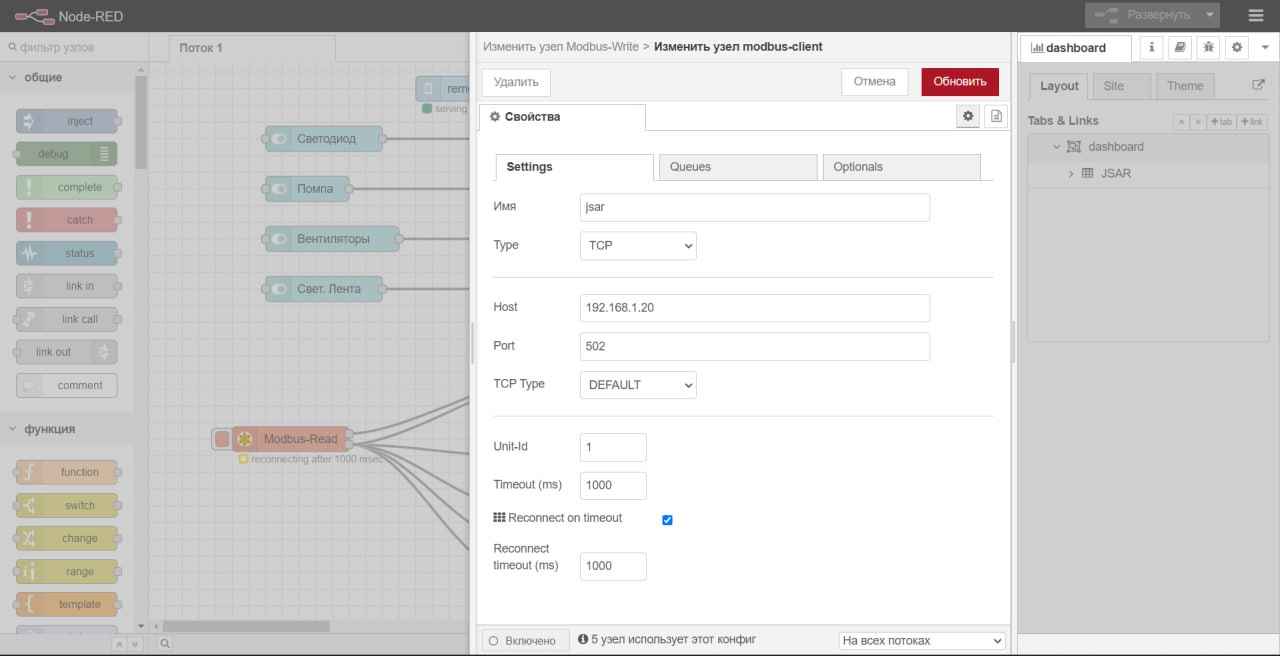

3. Введите IP-адрес сервера, с которым вы хотите связаться, в поле IP Address.

4. Введите номер порта, используемого для связи с сервером, в поле Port.

5. Выберите тип устройства, с которым вы хотите связаться, в поле Unit ID. Это может быть, например, контроллер, датчик, привод или другое устройство.

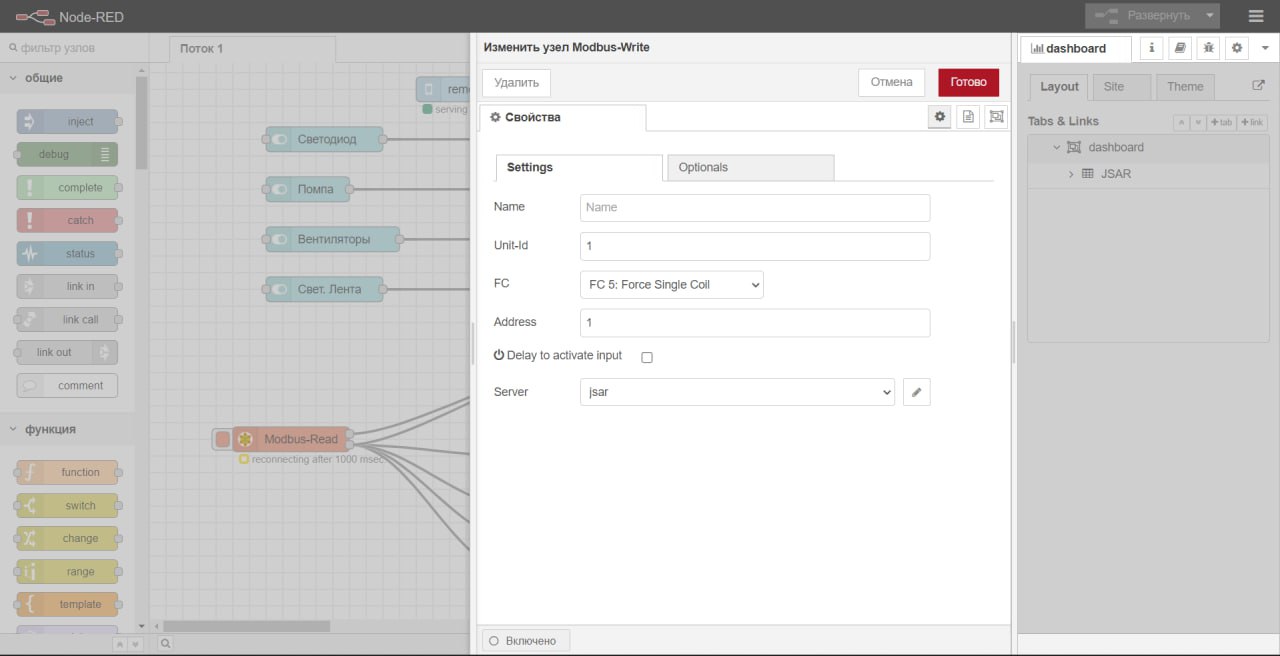

6. Выберите функцию Modbus, необходимую для вашей конкретной задачи, в поле Function Code. Например, это может быть функция чтения регистра (Read Holding Register), записи в регистр (Write Holding Register) или другая функция.

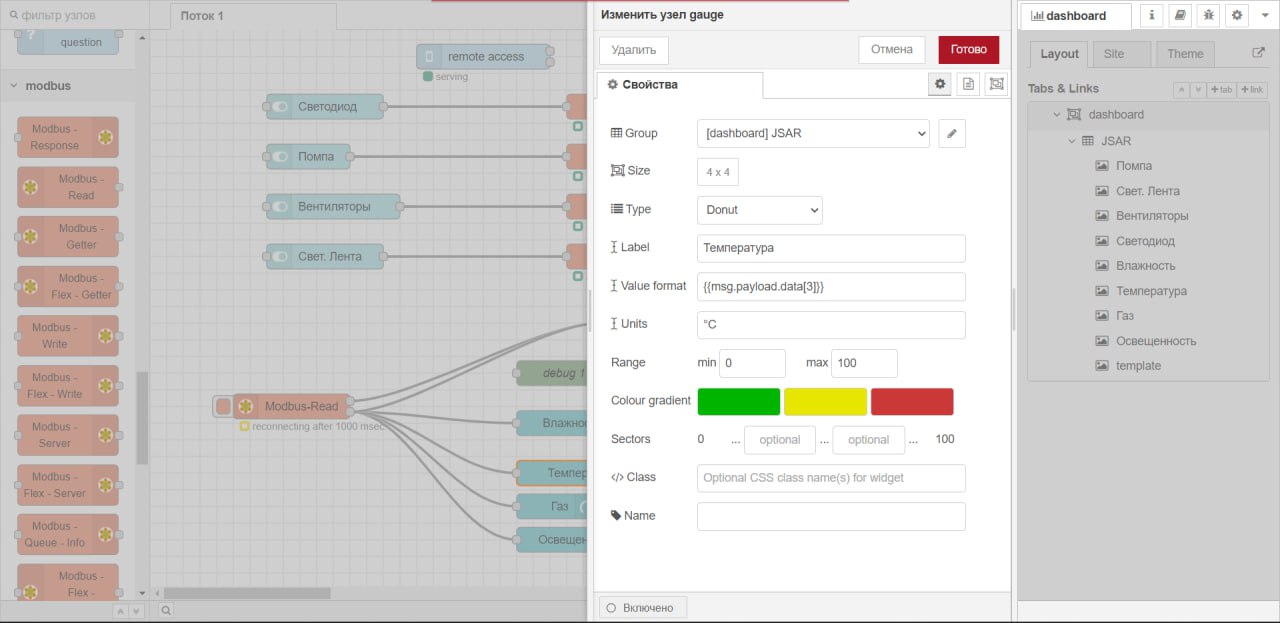

7. Если требуется, введите адрес регистра или другие параметры, связанные с выбранной функцией, в соответствующие поля.

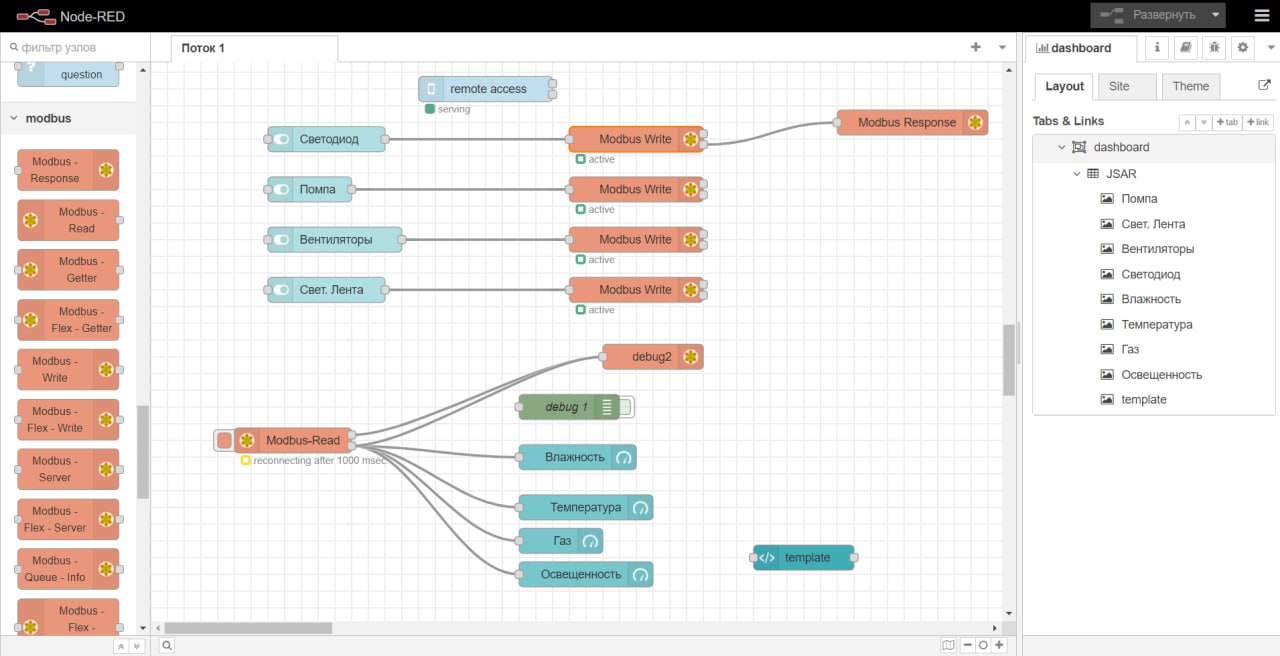

8. Сохраните настройки узла Modbus и подключите его проводами (wires) к другим узлам, чтобы передавать сообщения и данные между ними. Обратите внимание, что параметры подключения для узла Modbus в Node-RED могут различаться в зависимости от узла, который вы используете, и от типа устройства, с которым вы хотите связаться.

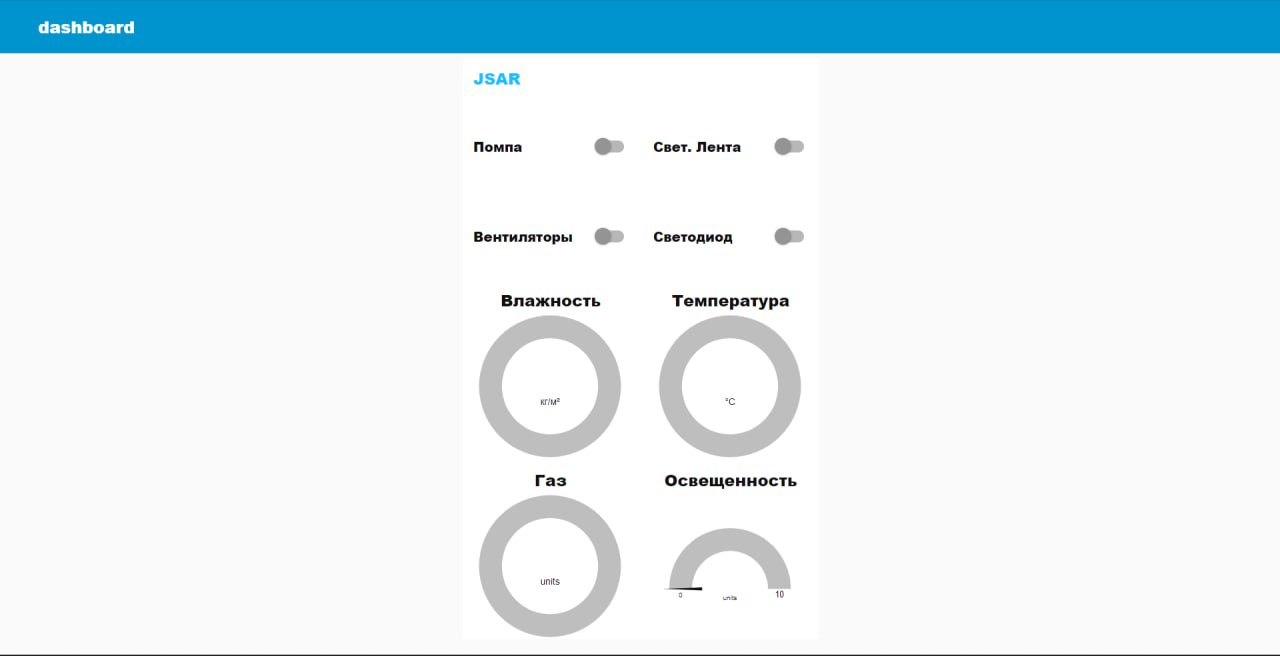

9. Результат работы можно увидеть перейдя во вкладку Dashboard, или по ссылке http://localhost:1880/ui
