Agrolab GH – автономный или отапливаемый парник для круглогодичного или внесезонного выращивания тепличных культур и рассады, представляющий собой сооружение защищенного грунта со светопроницаемым куполом. В Agrolab GH образуется постоянная атмосфера с, по возможности, настраиваемыми параметрами внутренней среды. На здоровье растений в значительной мере влияют многие факторы, как например: влажность воздуха, кислотность, влажность и солевой баланс почвы, содержание кислорода, диоксида углерода в атмосфере, интенсивность солнечного излучения и тп. Часто за этим всем приходится следить человеку, однако, большую часть работы может взять на себя автоматизированная система.

Для эффективного климат контроля такое сооружение необходимо снабдить датчиками, показания которых будут влиять на дальнейшее “поведение” Agrolab GH.

1.1. Конструкция корпуса Agrolab GH

Agrolab GH представляет из себя прямоугольный короб 35*33*73см, выполненный из оргстекла (Рис.1). Ребра короба укреплены металлическими уголками, обеспечивая конструкции достаточную жёсткость. На боковой длинной грани есть две прозрачные дверцы 22,5*27 см (Рис.2.), примыкающие к рёбрам, смежным с малыми гранями. Их назначение заключается в повышении удобства манипуляции внутренними объектами в случае вмешательства со стороны человека.

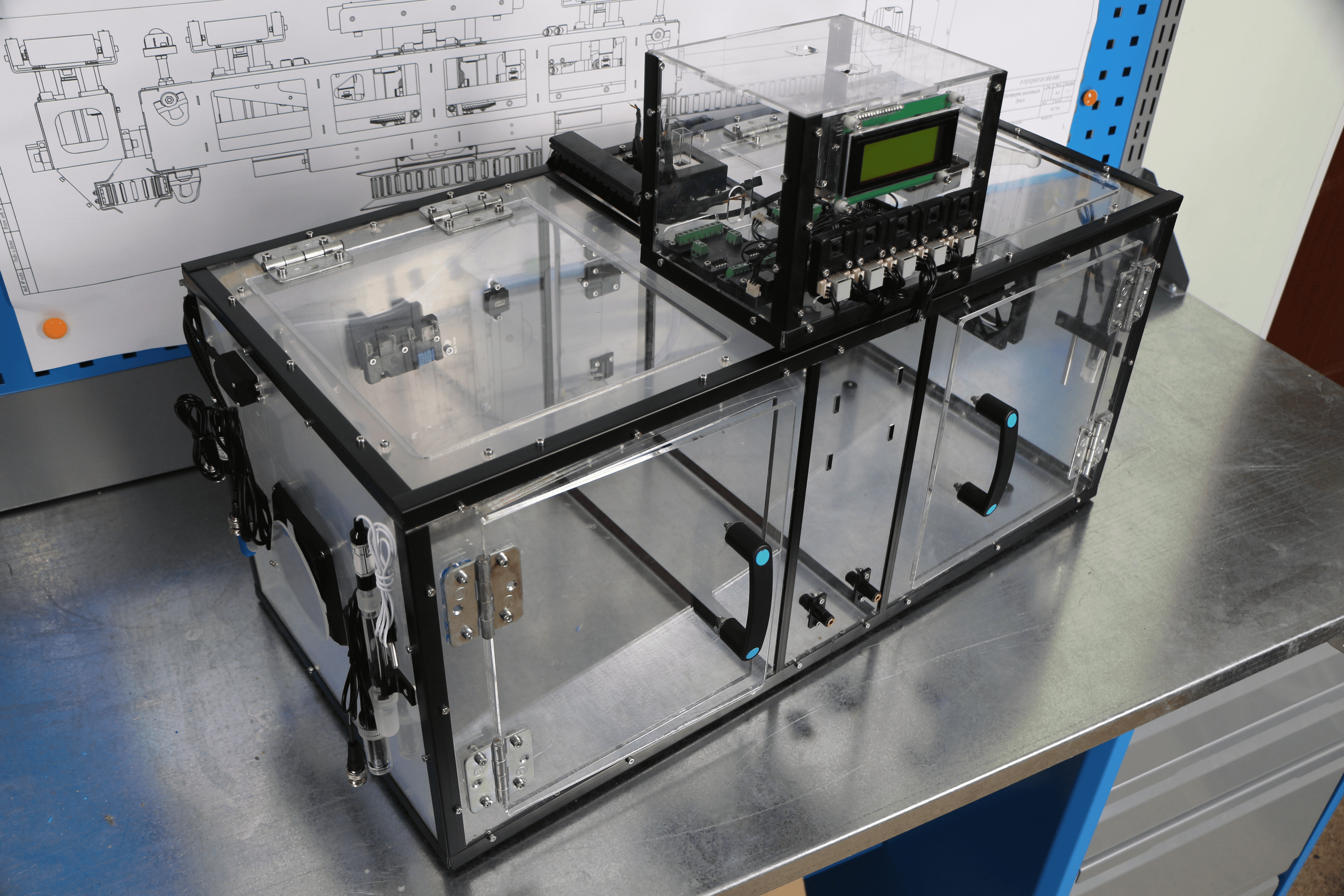

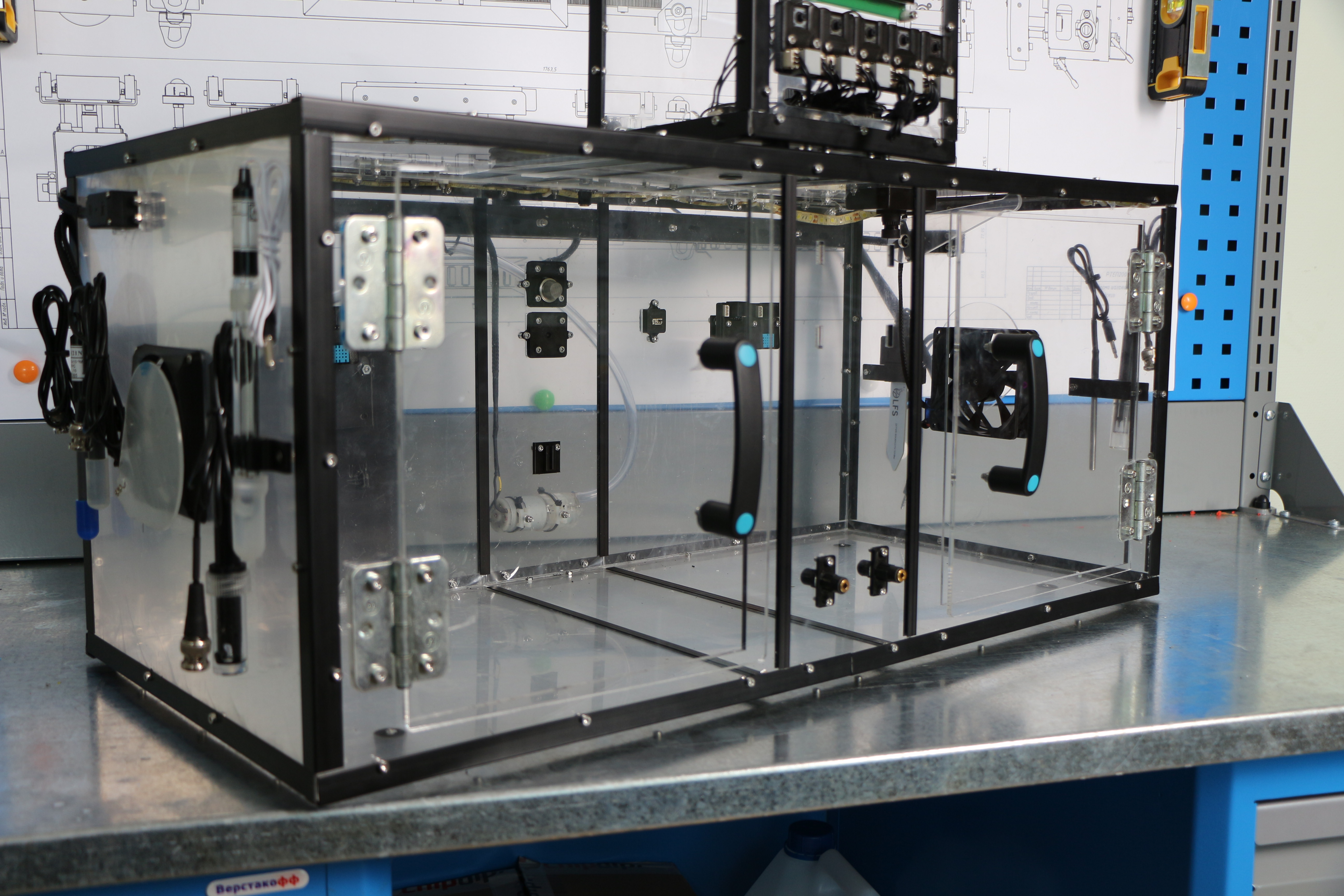

Рис.1. Разрабатываемая Agrolab GH Рис.2. Боковые дверцы

1.1.1. Вентиляция

Механическую часть представляют два вентилятора (Рис.3), по одному на каждой из малых гранях. Они обеспечивают принудительный продув, а за контроль потока отвечают два сервопривода, контролирующие крышки на вентиляторах.

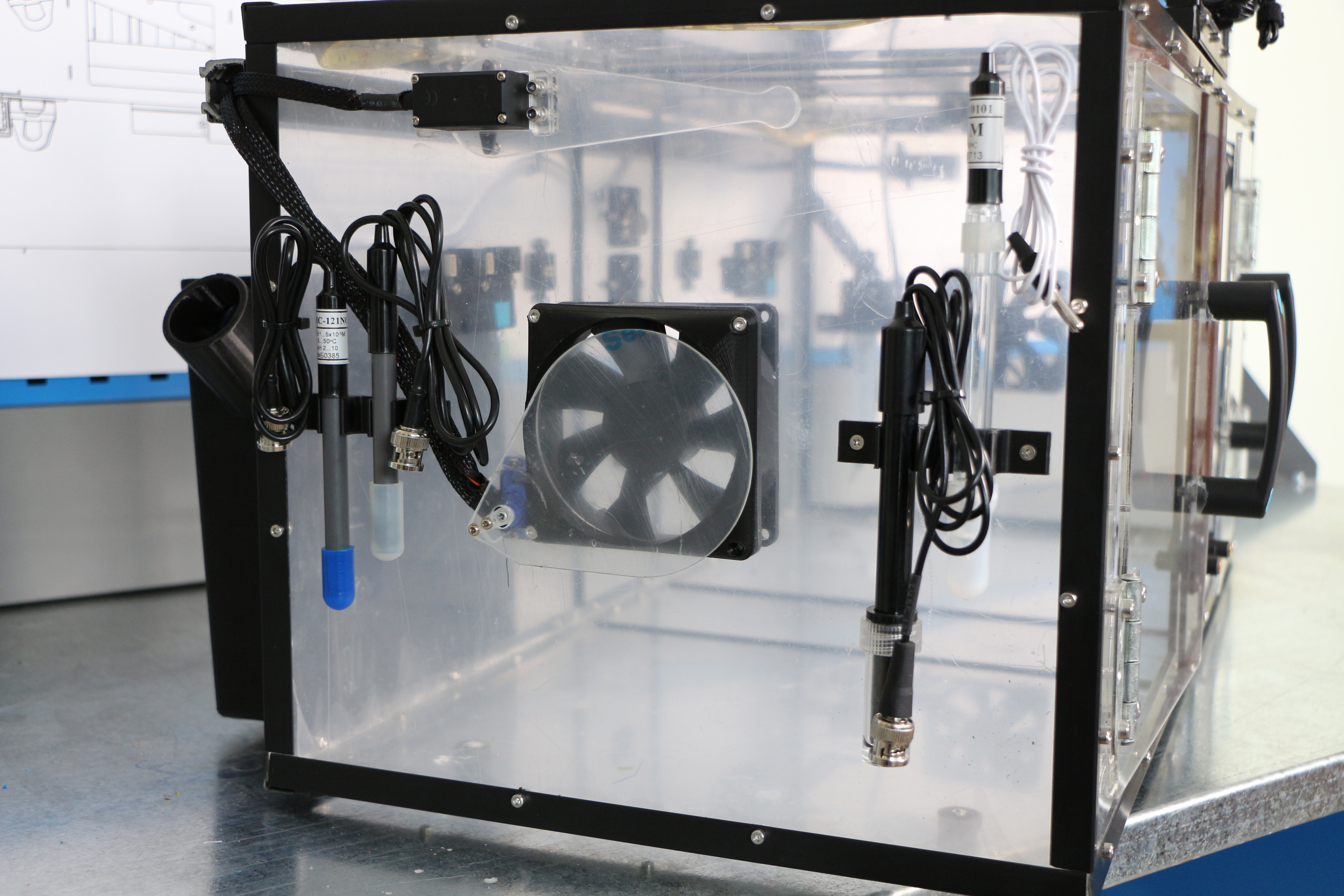

Рис.3. Вентилятор и сервопривод

Еще два сервопривода поднимают два квадратных горизонтальных прозрачных люка 24.5*27 см (Рис.4), находящихся сверху на крышке и примыкающих к ребрам, смежным с крышкой и малыми гранями. Передача движения осуществляется через незакрепленный на люке рычаг, что позволяет без риска повреждения конструкции открыть люк вручную в любой момент. Данный элемент конструкции даёт возможность осуществлять контролируемый естественный воздухообмен с внешней атмосферой.

Использование разных способов обновления воздуха внутри обеспечивает Agrolab GH универсальность и позволяет обеспечить эффективность конструкции при выращивании различных культур.

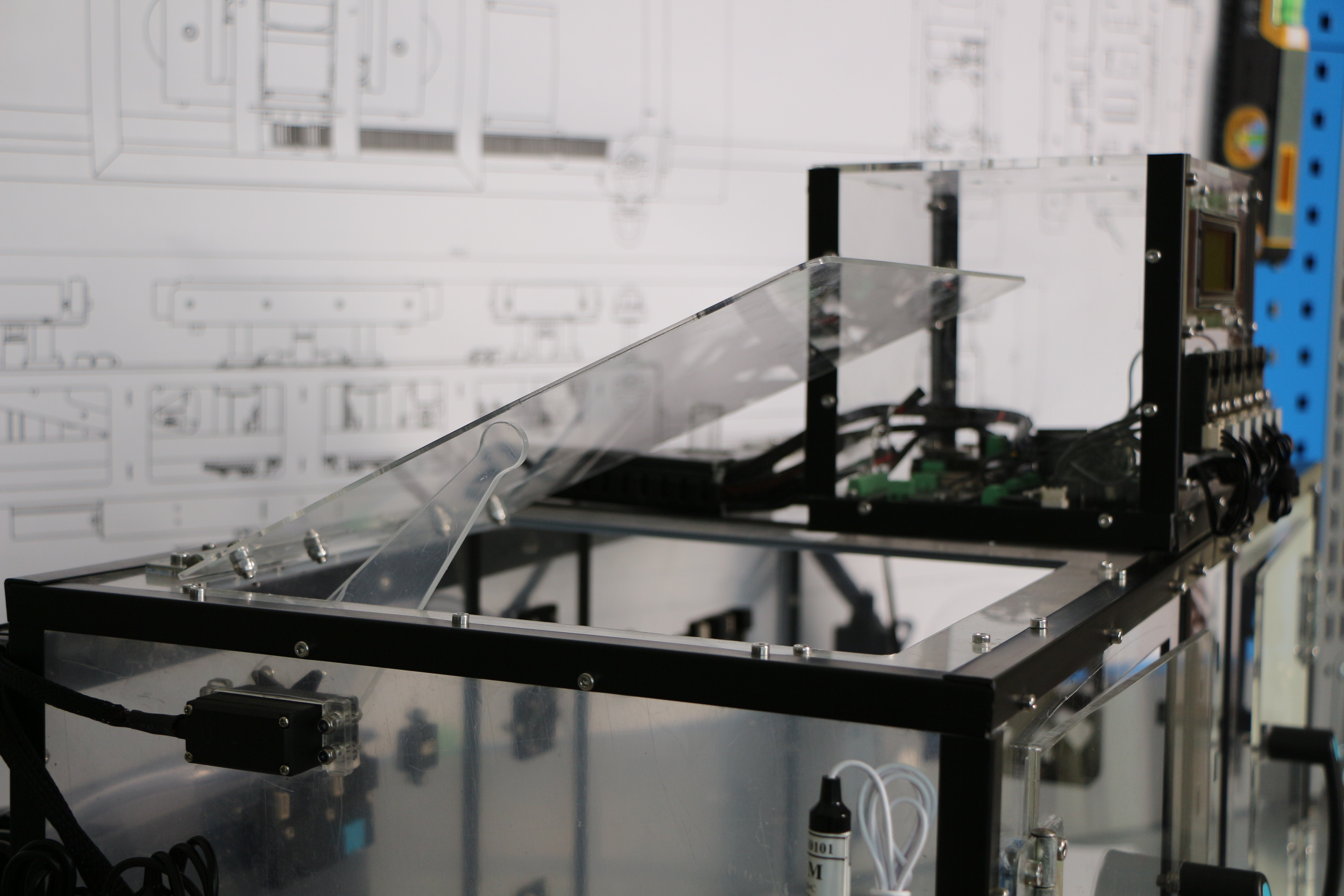

Рис.4. Один из верхних люков с рычажной системой подъема сервоприводом

1.1.2. Полив

В представленной концепции используется четыре датчика внутри самой Agrolab GH света, газа, влажности воздуха и влажности почвы. Пятый датчик – поплавок, который находится в резервуаре с водой для полива отслеживает её уровень. Резервуар представляет из себя пластмассовую чёрную канистру на 750мл, прикрепленную снаружи Agrolab GH.

1.1.3. Светодиодная лента

Светодиодная лента выполняет сигнализационную функцию для сообщения ответственному лицу о случившейся неполадке.
